EMC-védelem és árnyékolt helyiségek
Árnyékolt szervertermet, TÜK-irodát és védett tárgyalót tervezünk és építünk, saját gyártású zavarszűrőkkel és saját mérésekkel. Az elektromágneses védelemmel külön üzletágunk, a Laboshield foglalkozik.
- 50 Hz-18 GHzfrekvenciatartomány, amelyben védünk és mérünk
- 40-100 dBjellemző csillapítás árnyékolt helyiségeinkben
- 16-400 Asaját gyártású tápvezeték-szűrők

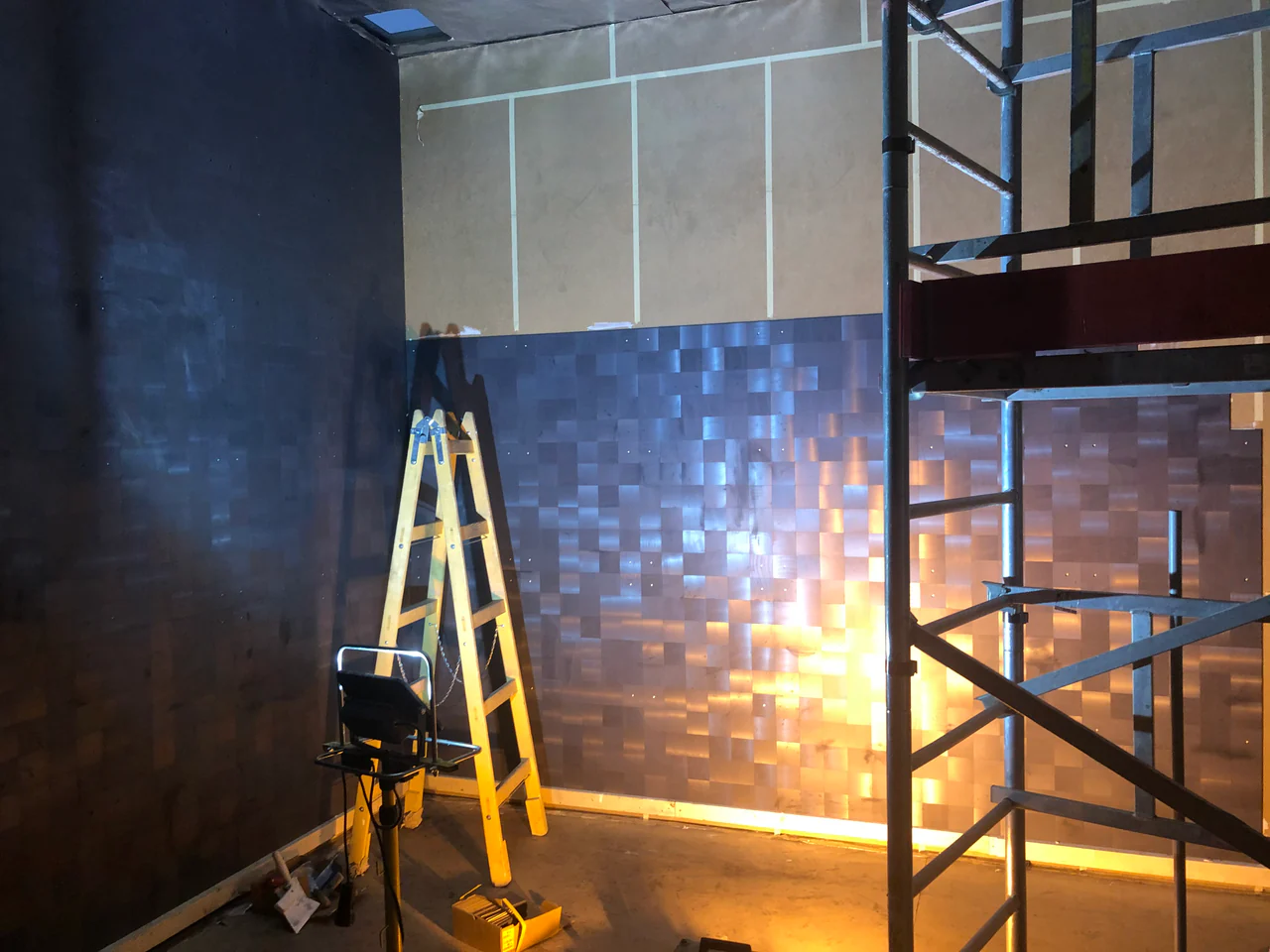

Fémlemez árnyékolás és ferritcsempe-burkolat a helyiség falán és mennyezetén.
Mitől kell megvédeni egy szervertermet?
Az EMC (elektromágneses összeférhetőség) azt jelenti, hogy a berendezések nem zavarják egymást, és a környezetük sem zavarja őket. Egy szerverteremnél négy veszélyforrással számolunk.
A Laboshield több mint 25 éve foglalkozik elektromágneses védelemmel: a zavarszűrőket maga tervezi és gyártja, a méréseket saját műszereivel végzi.
A Laboshield honlapjaÁrnyékolás és zavarszűrés
A zavar kétféle úton jut el a berendezésekhez: a térben sugárzott hullámként és a vezetékeken. Mindkét út ellen külön védekezni kell, mert az egyik megoldás nem helyettesíti a másikat.
A térben terjedő zavar ellen: árnyékolás
A helyiséget minden oldalról, a padlót és a mennyezetet is, folytonos fémburkolat veszi körül. Ez Faraday-kalitkaként csillapítja a ki- és befelé haladó hullámokat.
A vezetéken érkező zavar ellen: szűrés
Minden vezeték, amely a burkolaton áthalad, kivezetheti a jelet, és behozhatja a zavart. A tápvezetékek ezért a burkolat határán szűrőn lépnek be.

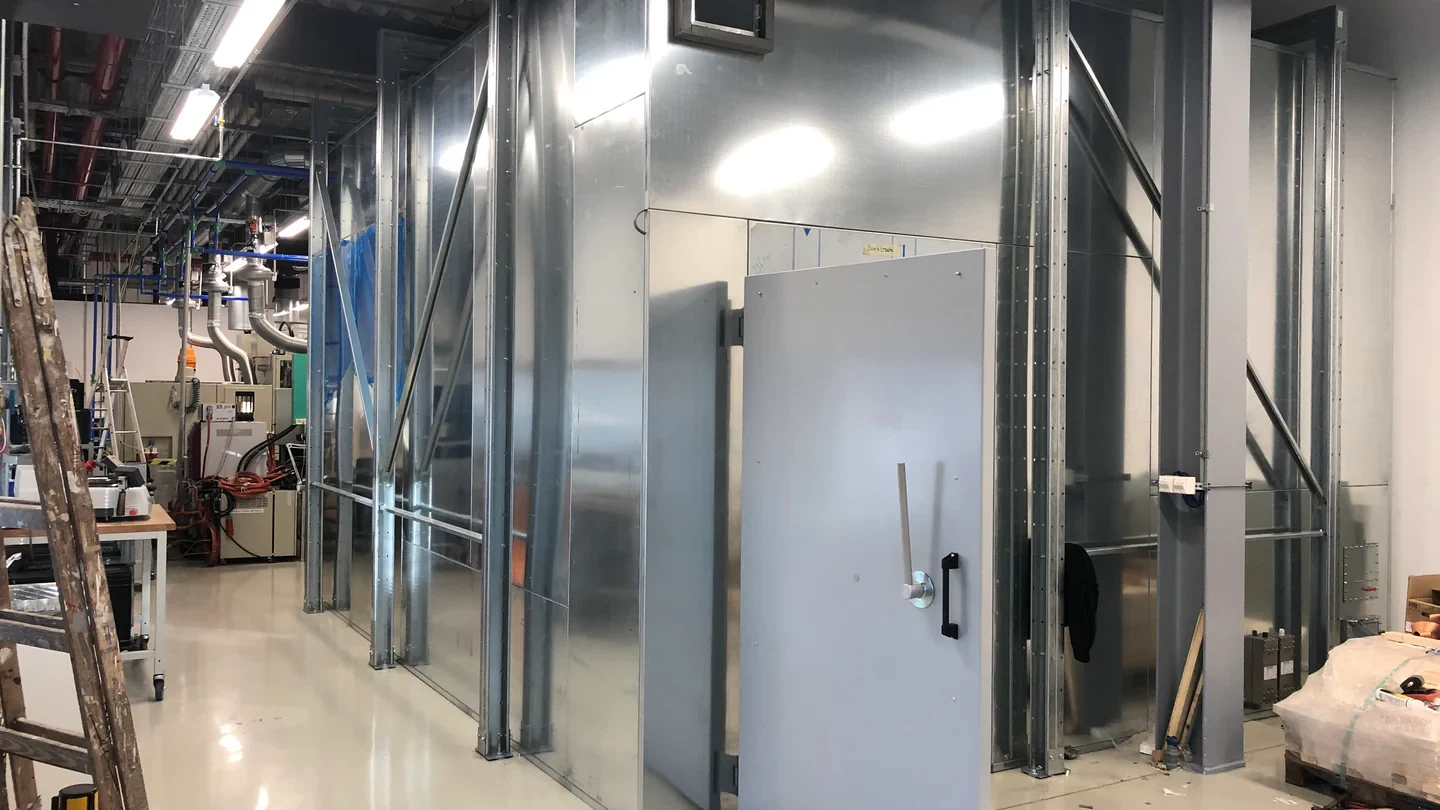

Árnyékolt helyiség meglévő épületben is kialakítható: a burkolat a falak, a födém és a padló belső oldalára kerül. Önálló, moduláris helyiségként is megépíthető, amely szétszerelve máshová költöztethető, kiviteltől függően 60, 80 vagy 100 dB csillapítással.
A csillapítást decibelben adjuk meg, a skála logaritmikus: 40 dB-nél a térerősség a századára, 60 dB-nél az ezredére, 100 dB-nél a százezredére csökken. Az érték frekvenciánként eltér, ezért mindig egy frekvenciasávra vonatkozik.
Mérés a munka előtt és után
A védelem szükségességét és a kész árnyékolás hatását is méréssel igazoljuk, saját műszerekkel.
- 01
Helyszíni mérés
Térerősség- és zavarmérés a helyszínen, kisfrekvencián a mágneses tér mérése.
- 02
Tervezés
Frekvenciasáv és csillapítási követelmény; a burkolat, az ajtók, a szellőzés és az átvezetések megtervezése.
- 03
Gyártás és kivitelezés
Árnyékoló szerkezet, RF-ajtók és a saját gyártású szűrők beépítése.
- 04
Csillapításmérés
A kész helyiség mérése szabványos módszerrel, mérési jegyzőkönyvvel.
Munkáink több különböző előírt szabványnak megfelelnek, a csillapítást is szabványos mérési módszerrel igazoljuk. A szükséges csillapítást és az elfogadási határértéket a megrendelő vagy a hatóság követelménye adja meg; ha nincs ilyen, a helyszíni mérés eredményéből indulunk.
Hol gyengül az árnyékolás?
Egy árnyékolt helyiség annyit ér, amennyit a leggyengébb pontja. A gyenge pontok ott vannak, ahol a burkolatot meg kell nyitni: az átvezetéseknél, az ajtónál és a szellőzésnél.
- árnyékoló fémburkolat
- hűtővíz előremenő
- hűtővíz visszatérő
- szellőzőlevegő
- tápvezeték
- optikai szál
Gépészeti átvezetések
A hűtővíz-, kondenzvíz- és oltócsövek a falon áthaladva megbontják az árnyékolást. A fémcsöveket körben a burkolathoz kötjük, a nem fémes csövek hullámvezető hüvelyen haladnak át, amelynek hossza és átmérője adja a csillapítást.
RF-ajtó és érintkezők
A legtöbbet mozgatott elem. A záródást a keret mentén futó érintkezőrugók adják; ha elhajlanak vagy szennyeződnek, ott a zavar átjut, ezért rendszeres ellenőrzést és tisztítást igényelnek.
Hullámcsapda a szellőzőn
A levegő méhsejtszerű cellákon áramlik át. A cellák mérete adja meg a felső határfrekvenciát, a mélységük a csillapítást; e frekvencia alatt a zavar nem jut át.
Kábelátvezetések
Minden fémes vezeték antennaként kiviheti a jelet és behozhatja a zavart. A tápvezeték a burkolat határán szűrőn lép be, az adatkapcsolat lehetőleg optikai szálon, hullámvezető hüvelyen át.

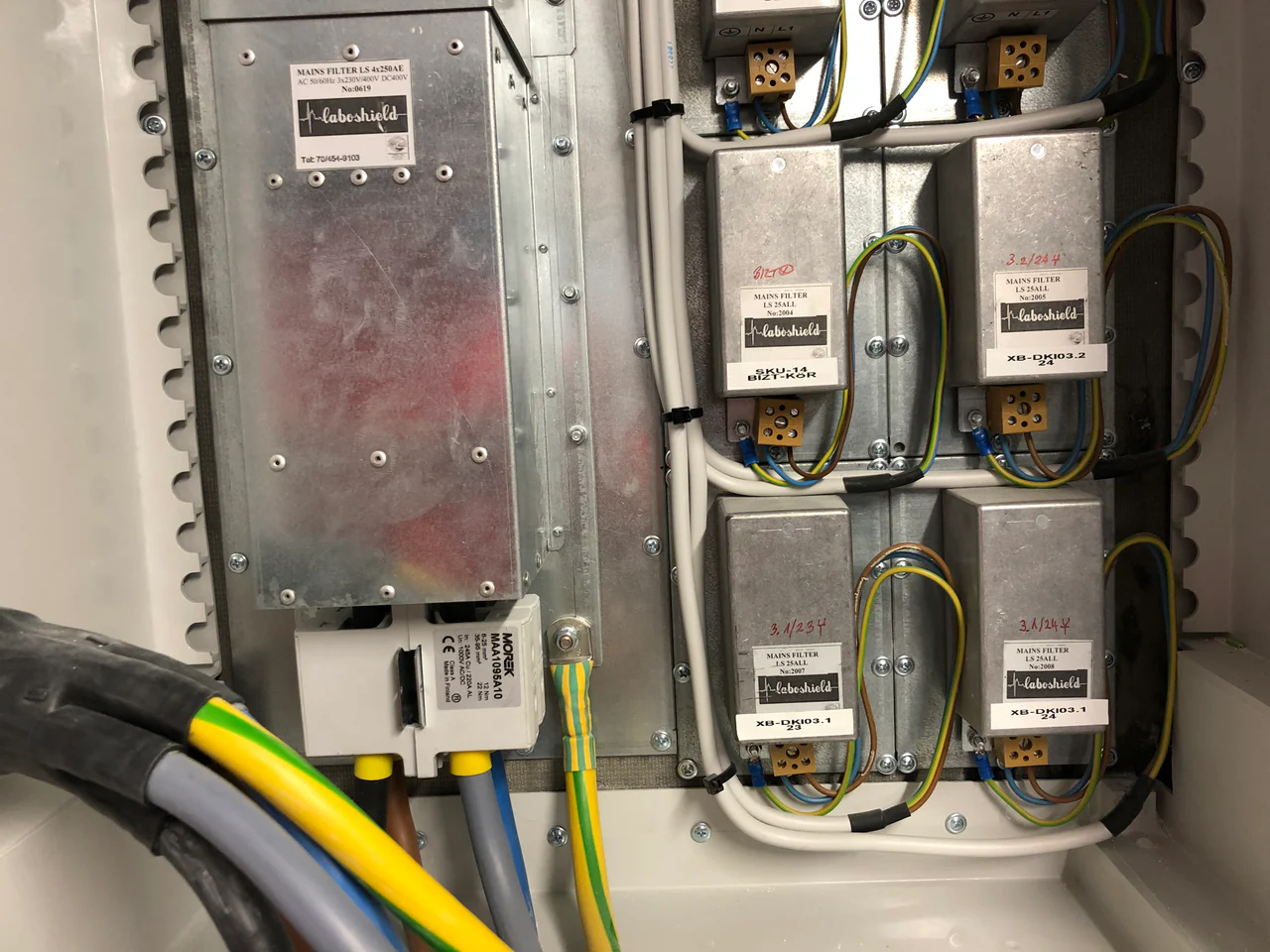

Beépített Laboshield zavarszűrők fémházban, villamos bekötéssel.
Laboshield zavarszűrők
A szűrőket a Laboshield szállítja. Árnyékolt helyiségek tápellátásához és ipari berendezésekhez is használjuk őket.
A szűrők a Laboshield honlapján
Mérőszobák, transzformátorok, laborok
A Laboshield a szervertermeken túl TÜK-irodákat és védett tárgyalókat, EMC-mérőszobákat (SAC, FAC) és visszhangmentes kamrákat is épít, lakóépületekben és irodákban pedig a transzformátorok és elosztók mágneses terét árnyékolja. Ezekről a laboshield.hu-n írunk részletesen.
laboshield.hu- Szerverhelyiségek árnyékolásaBankközponti és állami szerverhelyiségek.
- Transzformátorok árnyékolásaLakóépületekben, a lakások és irodák mágneses terhelésének csökkentésére.
- EMC-mérőlaborokEgyetemi és autóipari mérőszobák.
- Védett tárgyalókElektromágneses és akusztikai védelemmel.
