Az építészettől a hűtésen, az energiaellátáson és a tűzvédelmen át a felügyeletig: mire kell figyelni az egyes szakágakban, és mit vállalunk bennük.
Egy-egy szakág munkáját külön is vállaljuk, például egy UPS cseréjét vagy egy hűtőkör bővítését.
Méretezés, rendszerrajzok és szakági elrendezések.
Nyomvonalak, berendezések és csatlakozások kiépítése.
Állapotmérés, beavatkozás és szervizdokumentáció.

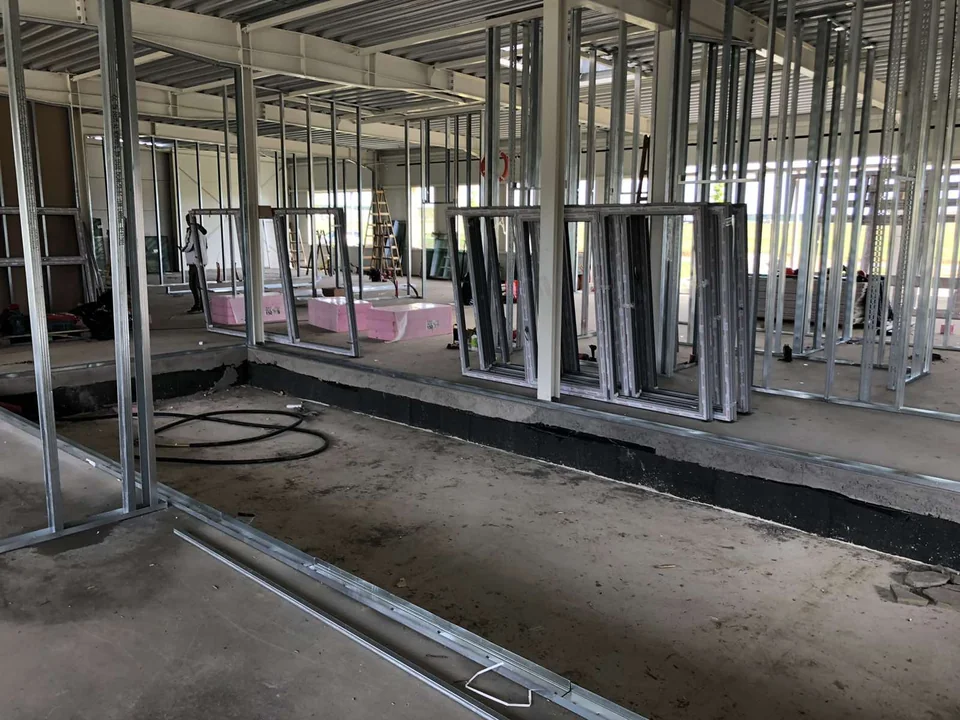

Válaszfalak acél tartóváza egy készülő szerverteremben.
Egy szerverterem építészete a terhelésnél kezdődik: egy teletöltött rack több száz kilót nyom négy lábon, egy akkumulátorszekrény még többet. Ehhez igazodik a födém, az álpadló és a beszállítás útja, a falaknak pedig a tűzvédelmi és a gázzal oltott tér követelményeit is teljesíteniük kell.

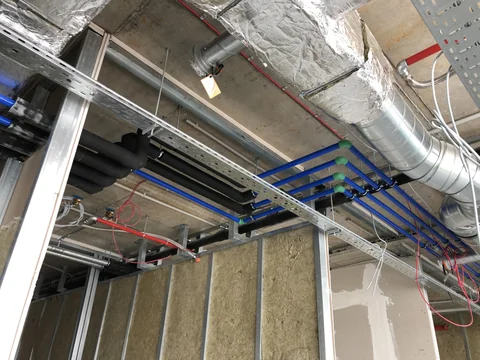

A födémnél a négyzetméterenkénti terhelést, az álpadlónál a racklábak pontterhelését és a beszállításkor fellépő gördülő terhelést is vizsgáljuk. Ehhez választjuk a lapokat, a lábakat és a merevítést; az álpadló magasságát a padló alatti hűtés és kábelezés helyigénye adja.
Tűzgátló falak és ajtók, a kábel- és csőátvezetések tűzgátló lezárása. Gázzal oltott teremnél a falaknak légtömörnek kell lenniük, és helyet kell hagyni a nyomáskiegyenlítő zsalunak.
A folyosók szélességét a berendezések cseréje, az ajtónyitás és a légáramlás együtt határozza meg. A beszállítás útján az ajtóknak és a liftnek a legnagyobb berendezést is el kell bírniuk.

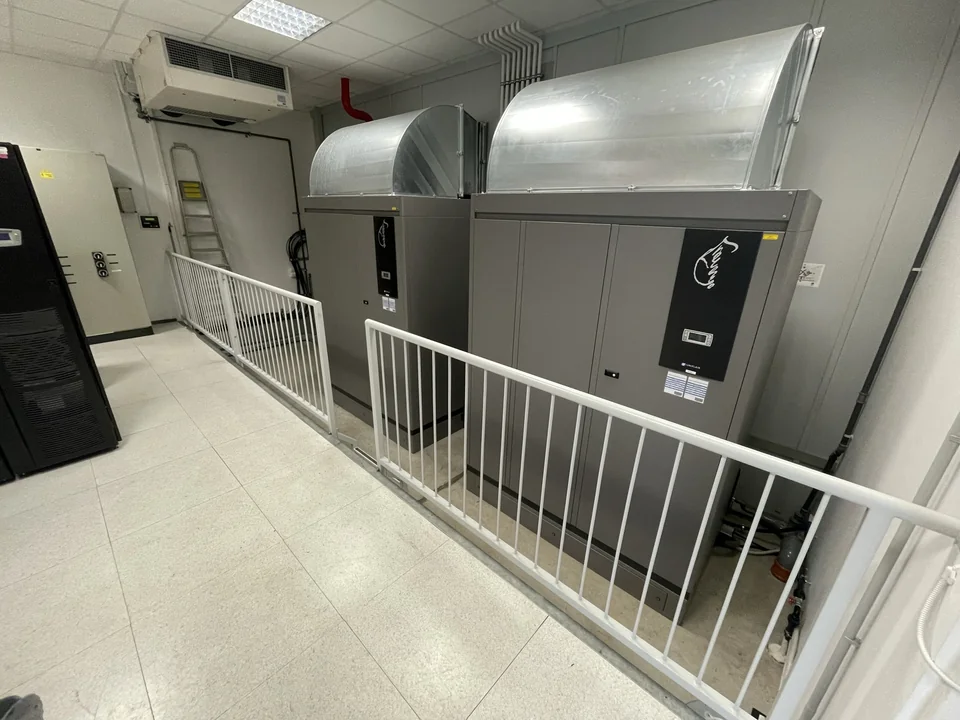

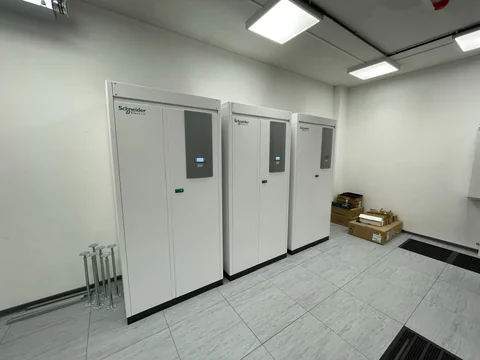

Precíziós teremklímák felső légcsatlakozással.
A szerverek által felvett villamos energia teljes mértékben hővé alakul. Ezt a teremklíma vagy a sorközi hűtő veszi fel, a hűtőközeg- vagy hűtővízkör elszállítja, a kültéri egység pedig leadja a szabadba. Bármelyik elem kiesése a hőmérséklet emelkedését okozza, ezért a tartalékot a teljes úton számoljuk.

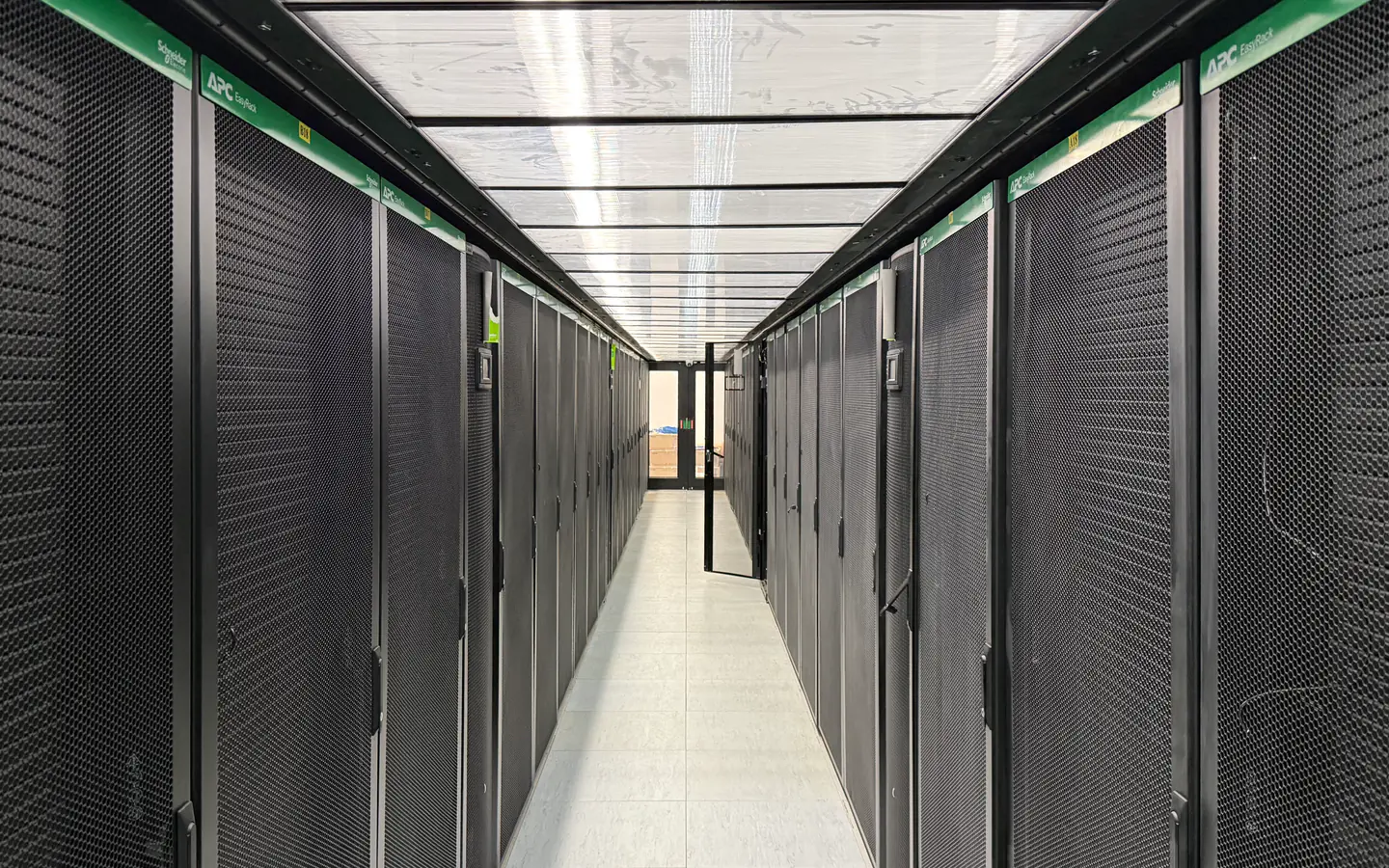

A rackek elejére érkező hideg levegőt elválasztjuk a hátoldalon kilépő meleg levegőtől. Folyosólezárással, takarópanelekkel és az álpadló-áttörések tömítésével csökken a keveredés, így ugyanaz a hűtés több hőt tud elvinni.

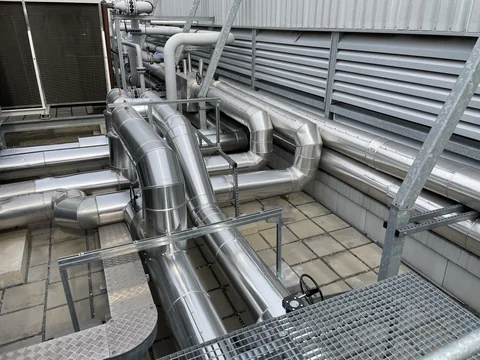

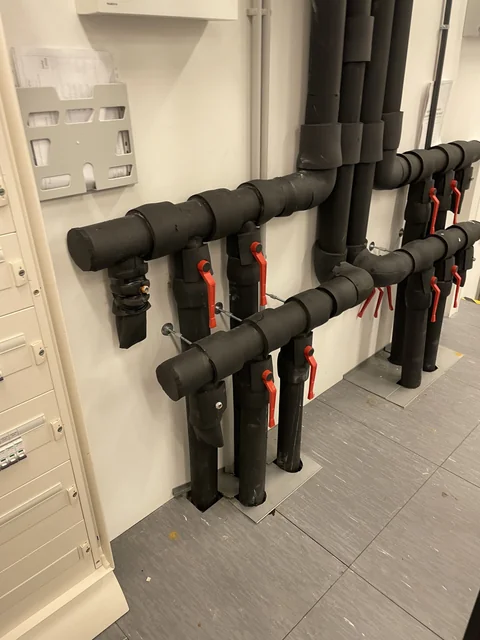

Csövek, szivattyúk, szelepek és szigetelés. Folyadékhűtőnél és sorközi hűtőknél a vízkör méretezése, a tágulási tartály, a szűrők és a szivárgásérzékelés is a gépészet része.

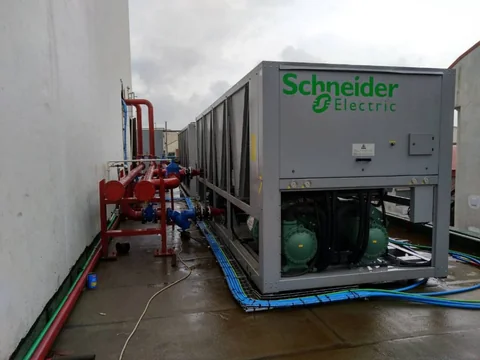

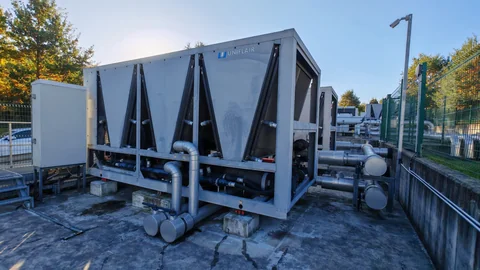

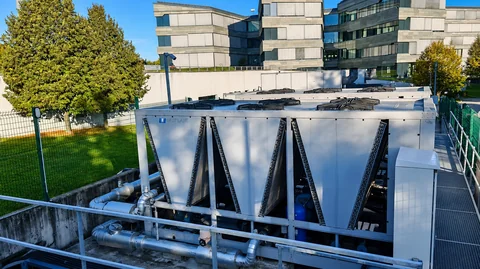

A kondenzátorok és folyadékhűtők a tetőre vagy a gépudvarba kerülnek, rezgéscsillapított gépalapra. Szabadhűtéses kivitelnél hideg időben a külső levegő hűt, ami jelentősen csökkenti az energiafogyasztást.

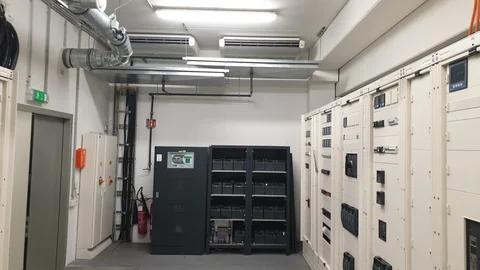

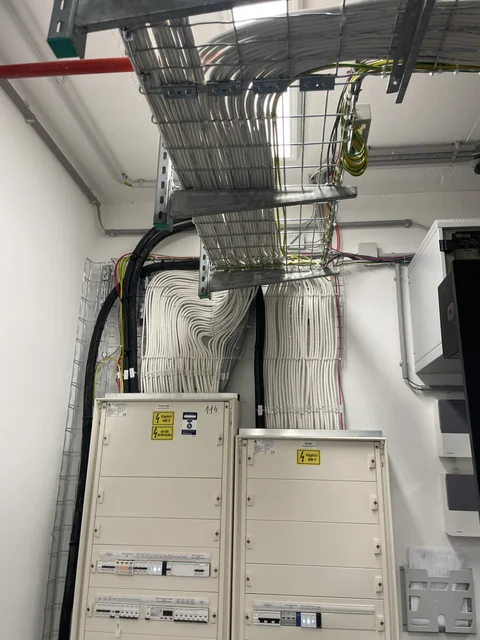

Kisfeszültségű elosztószekrények két sorban.
A szerverterem energiaellátása a betáplálástól a rackek áramelosztójáig (PDU) tart. Az UPS az áramszünet első perceit hidalja át akkumulátorról, az aggregátor a hosszabb kimaradást, az elosztás pedig úgy épül fel, hogy egy elem karbantartása ne állítsa le a termet.

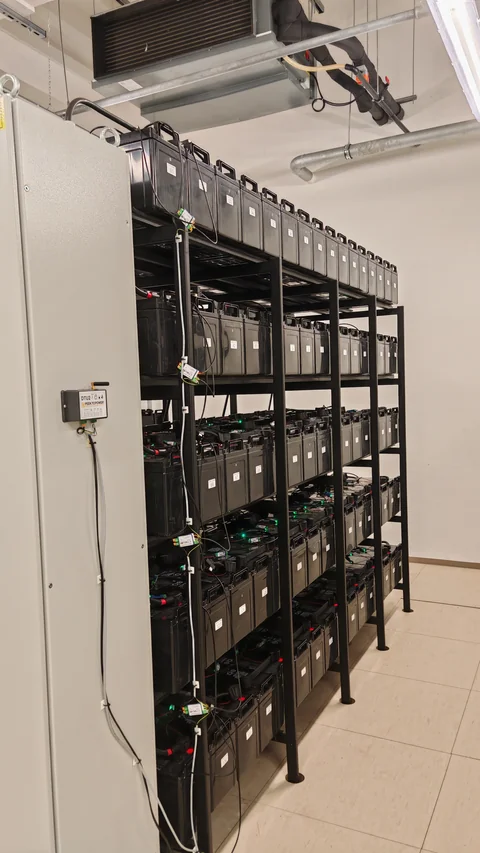

Az UPS teljesítményét a tényleges terheléshez és a bővítéshez, az akkumulátorok kapacitását a kívánt áthidalási időhöz méretezzük. Moduláris UPS-nél a teljesítmény modulonként bővíthető, és egy modul üzem közben cserélhető.
Hosszabb áramkimaradásnál az aggregátor veszi át az ellátást, az automatikus átkapcsoló (ATS) kapcsolja rá a terhelést. A karbantartási megkerülő ág (bypass) lehetővé teszi, hogy az UPS-t leállás nélkül leválasszuk.
Kétutas ellátásnál minden rack két független ágról, A és B oldalról kap tápot, külön PDU-n. A védelmeket úgy hangoljuk össze, hogy egy hiba csak a saját áramkörét kapcsolja le, a többit ne. A mesterséges intelligencia szervereinél 3+1 vagy 4+1 redundáns áramellátást biztosítunk.

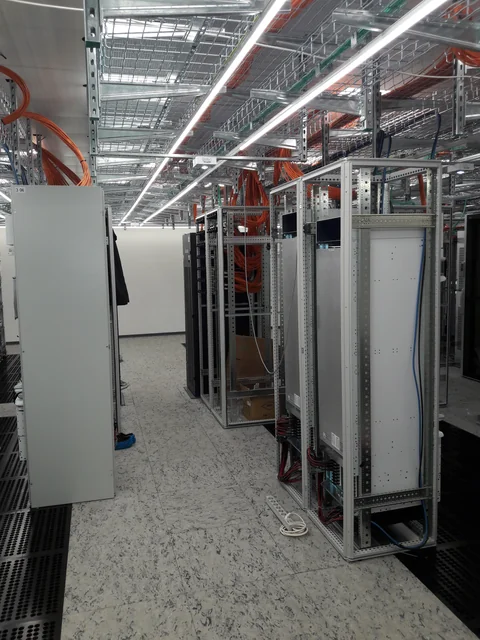

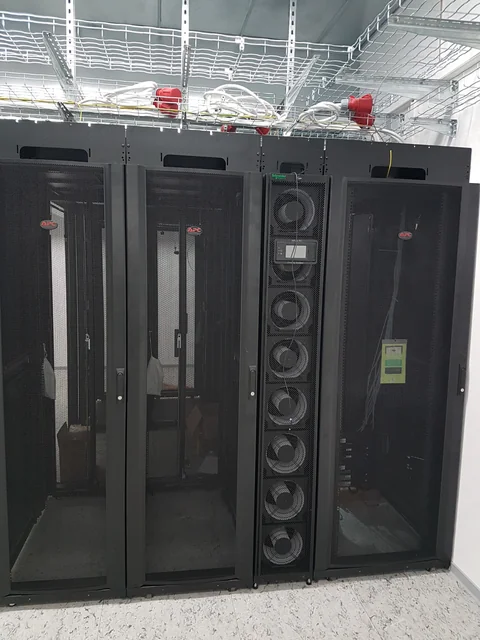

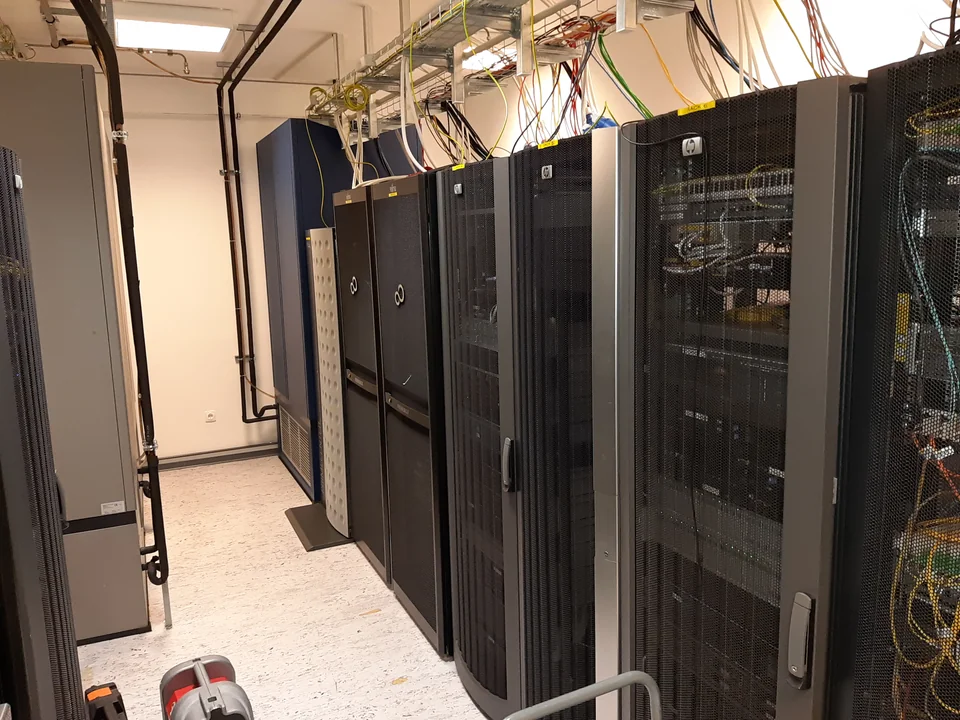

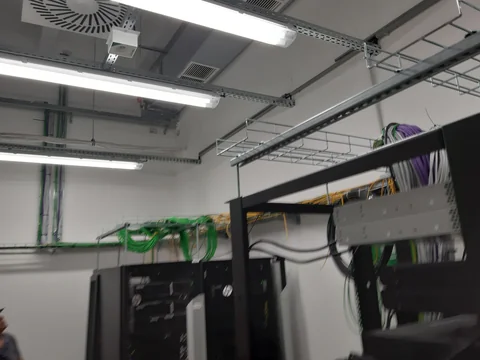

Rackszekrények és hálózati kábelezés a szerverteremben.
A strukturált kábelezés a rackeket, a hálózati eszközöket és a végpontokat köti össze réz- és optikai kábelekkel. Jól megtervezve évekig bővíthető úgy, hogy a meglévő kapcsolatokhoz nem kell hozzányúlni.
A rézkábelezés kategóriáját és az optikai száltípust az átviteli sebességhez és a távolsághoz választjuk. A gerinchálózat jellemzően optikai, a rackeken belül réz- és optikai patchkábelek is futnak.
Az erős- és a gyengeáramú kábelek külön tálcán, előírt távolságban futnak. A rackekben függőleges és vízszintes rendezők tartják a kábeleket, hogy a csatlakozók hozzáférhetők maradjanak, és a köteg ne zárja el a légáramlást.
Minden kapcsolatot tanúsító műszerrel mérünk, és az eredményt port- és kábelazonosítóhoz rendeljük. Az átadott végpontjegyzékből később minden kábel visszakereshető.

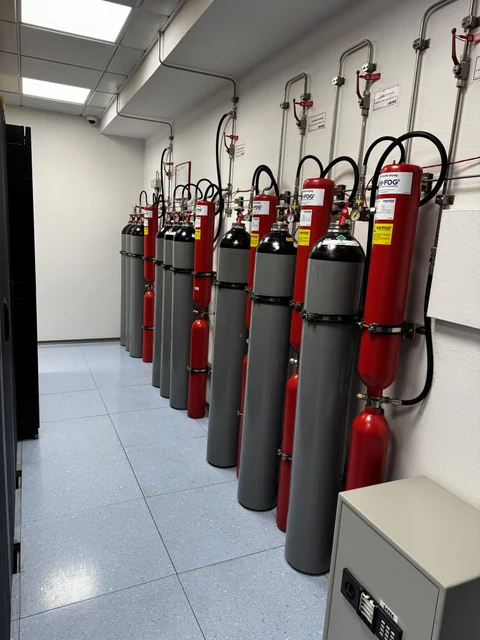

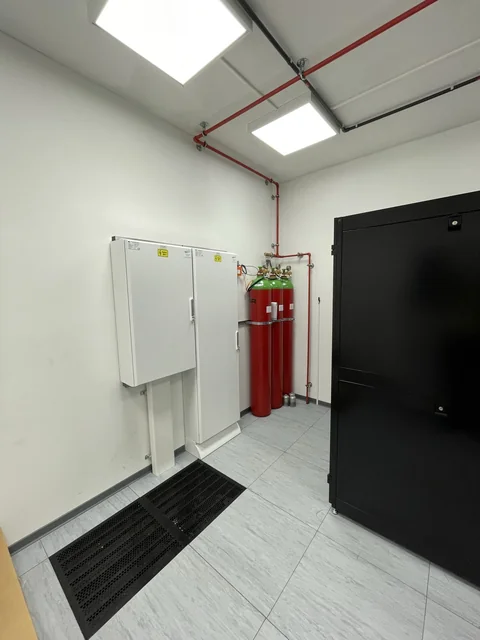

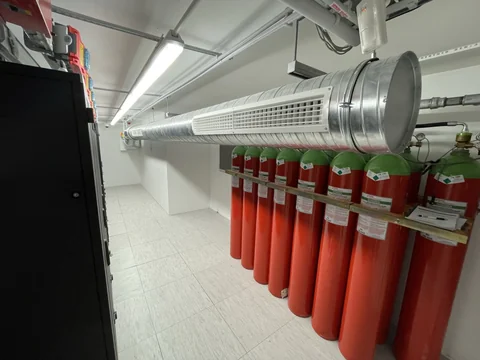

Gázzal oltó rendszer palacksora és gyűjtővezetéke.
Szerverteremben a tűz jellemzően kábelek vagy tápegységek túlmelegedésével, lassan, sok füsttel indul. Ezért a korai érzékelés a legfontosabb. Az oltás inert gázzal történik, mert korai indítással még a tűz fellobbanása előtt működésbe lép, így tűzmegelőzést is szolgál.
Az aspirációs füstérzékelő csőhálózaton folyamatosan levegőmintát szív a helyiségből, és már a látható füst megjelenése előtt jelez. Nagy légsebességű szervertermekben kizárólag aspirációs érzékelést alkalmazunk. Az oltást jellemzően két független érzékelő jelzése indítja. Kiszolgáló területeken pontszerű optikai füst- és hőérzékelők is lehetnek.
Az inert gázos oltás (argon, nitrogén vagy az ezekre épülő gázkeverék) a levegő oxigéntartalmát az égés fenntartásához szükséges szint alá csökkenti. Rendszereinket korai érzékelésre és indításra tervezzük, hogy a beavatkozás még a lánggal égő szakasz kialakulása előtt megtörténjen. A vegyi oltóanyagok főként a lánggal égő szakaszban oltanak, ezért a járulékos kár jellemzően nagyobb, és a környezetet is terhelik. Szervertermekhez az inert gázos oltást javasoljuk: természetes gázokat használ, nem hagy oltóanyag-maradékot, és az oltóanyagból nem keletkeznek korrozív bomlástermékek.

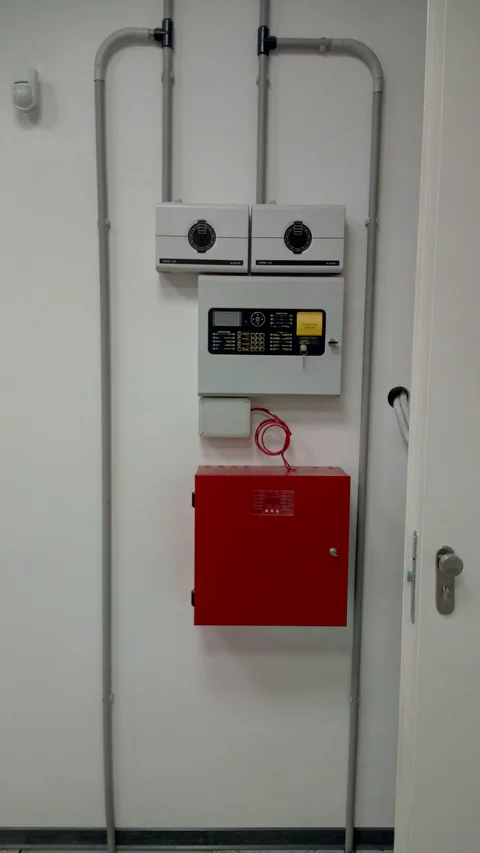

A tűzjelző központ előriaszt és távjelzést ad, zárja a tűzcsappantyúkat, majd a második érzékelőkör jelzésére, késleltetés után indítja az oltást. Ezt a sorrendet vezérlési mátrix írja le, és átadás előtt végigpróbáljuk. Oltórendszereink működése nem igényli a hűtés leállítását vagy a szerverek áramtalanítását, így a folyamatos üzem fenntartható.

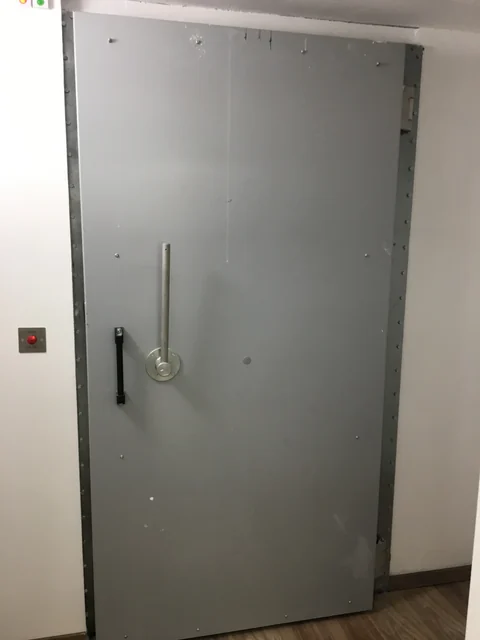

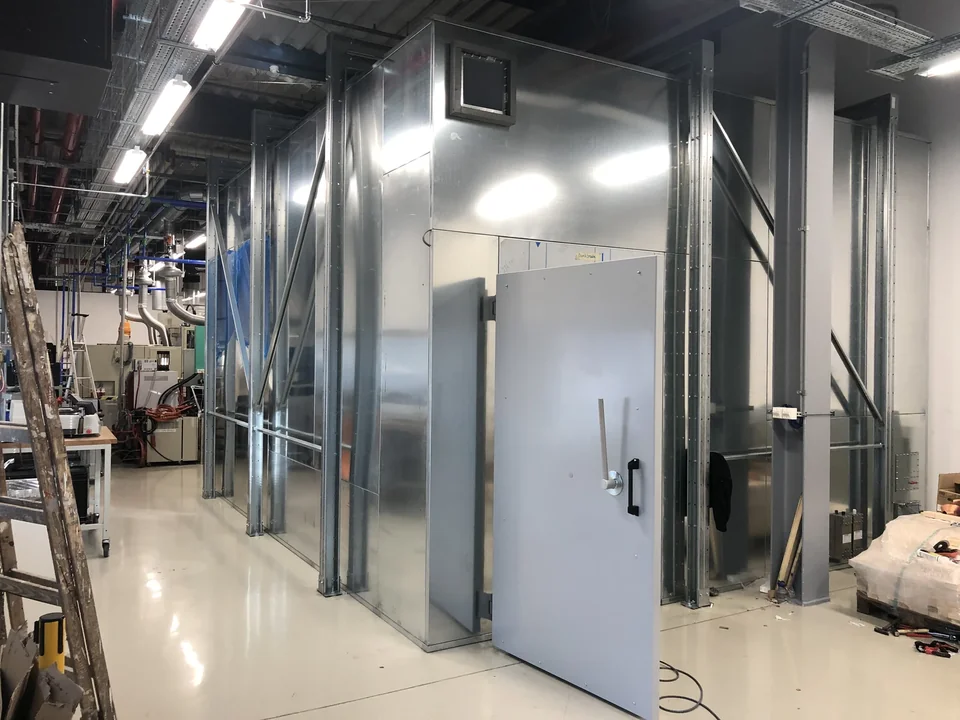

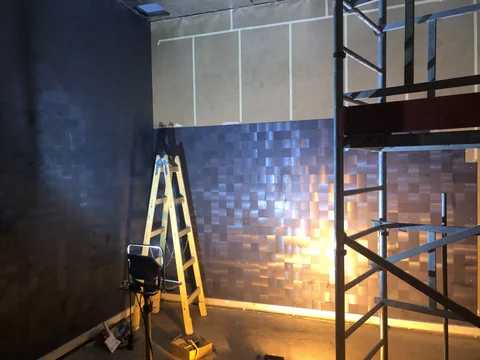

Fém árnyékoló burkolat és árnyékolt ajtó.
Árnyékolt szervertermet, védett tárgyalót és EMC-mérőszobát tervezünk és építünk.
A helyiséget minden oldalról, a padlót és a mennyezetet is folytonos fémburkolat veszi körül, jellemzően 40-100 dB csillapítással.

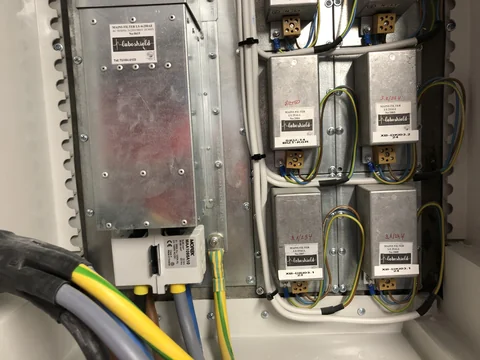

A tápvezetékek szűrőn, az adatkapcsolat optikai szálon, a szellőzés hullámcsapdán át lép be a védett térbe.
A zavarforrásokat a munka előtt, a kész árnyékolás csillapítását átadáskor mérjük.

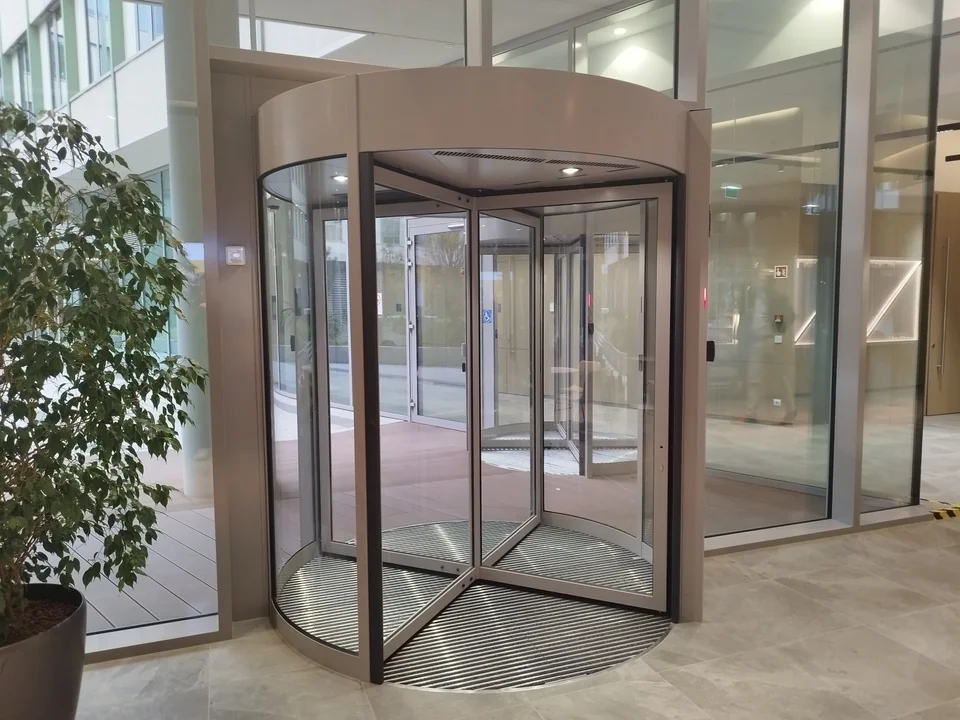

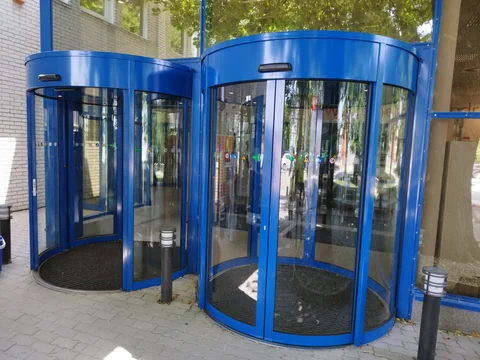

Üvegezett forgóajtó egy épület előterében.
A Boon Edam kizárólagos magyarországi partnereként forgóajtókat, biztonsági forgóajtókat, zsilipeket és gyorskapukat forgalmazunk, építünk be és tartunk karban. Automata tolóajtókat is szerelünk.
Huzatmentes bejárat irodaházakhoz, szállodákhoz és középületekhez, kézi vagy automata működéssel.

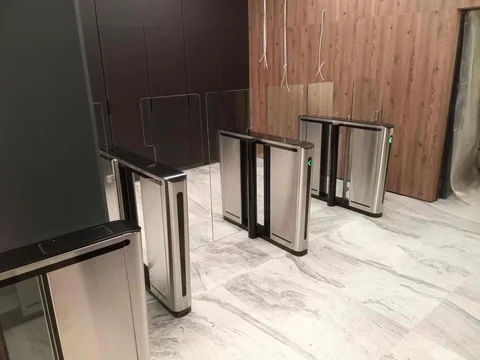

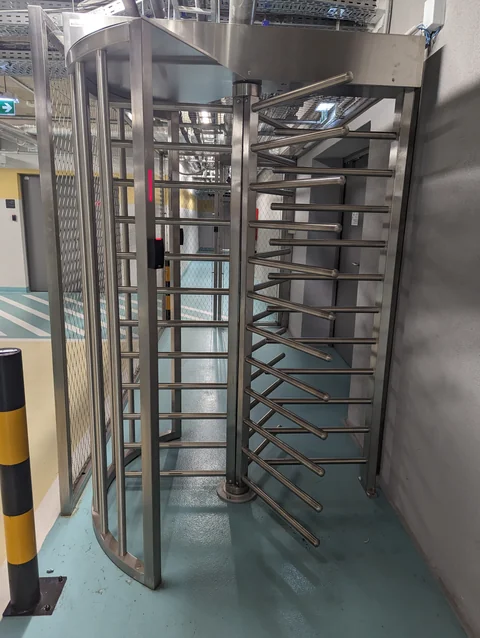

Gyorskapuk, biztonsági forgóajtók és zsilipek a beléptetőrendszerhez kötve. Szerverterem bejáratánál ezekkel a besurranás is kizárható.
A gépi működtetésű ajtók biztonsági funkcióit rendszeresen ellenőrizni kell. Karbantartási szerződés alapján vállalt kiszállási idővel szervizelünk.

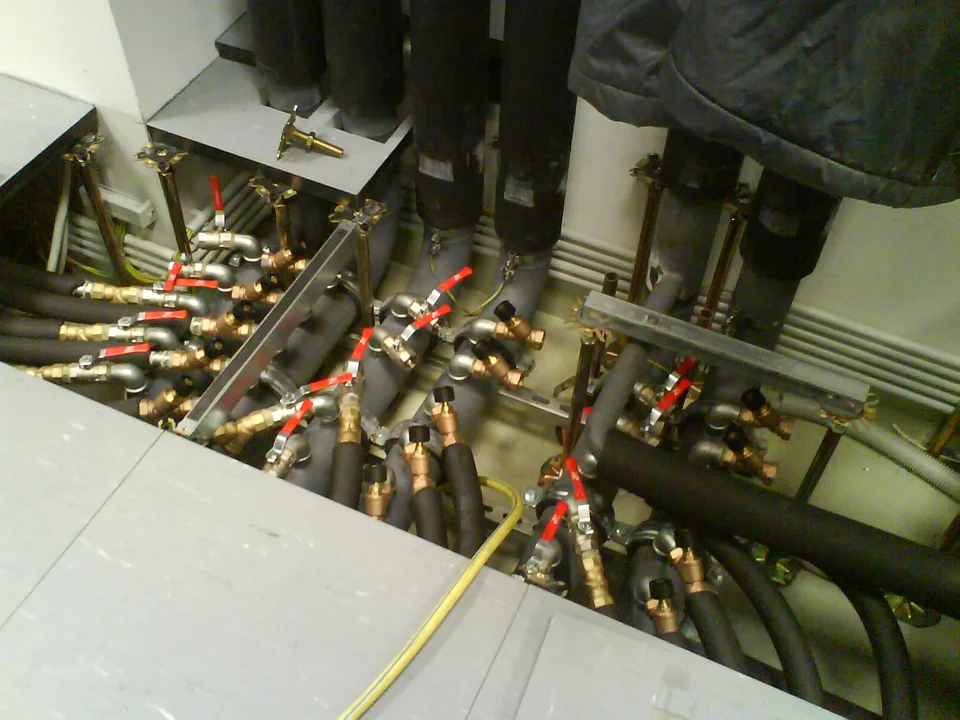

Hűtőköri elzárószelepek a nyitott klímaegység alatt.
Az általunk épített termekre mindig karbantartási ajánlatot is adunk. Hibabejelentést telefonon éjjel-nappal fogadunk, a helyszínre a karbantartási szerződésben vállalt időn belül érkezünk.
Szűrők, hőcserélők, ventilátorok és a kondenzvíz-elvezetés, a hűtőkör tömörsége; folyadékhűtésnél a szivattyúk, a szelepek és a vízkör állapota.
Az akkumulátorok állapotmérése, a gyártói diagnosztika, az elosztók és a csatlakozások ellenőrzése, a szükséges átkapcsolások az üzemeltetővel előre megbeszélt időben.
Minden látogatás eredménye eszközönként dokumentálva: mérési adatok, észrevételek, javasolt javítások, sürgősség szerint rendezve.
A szervertermet kiegészítő vagy attól független feladatok.

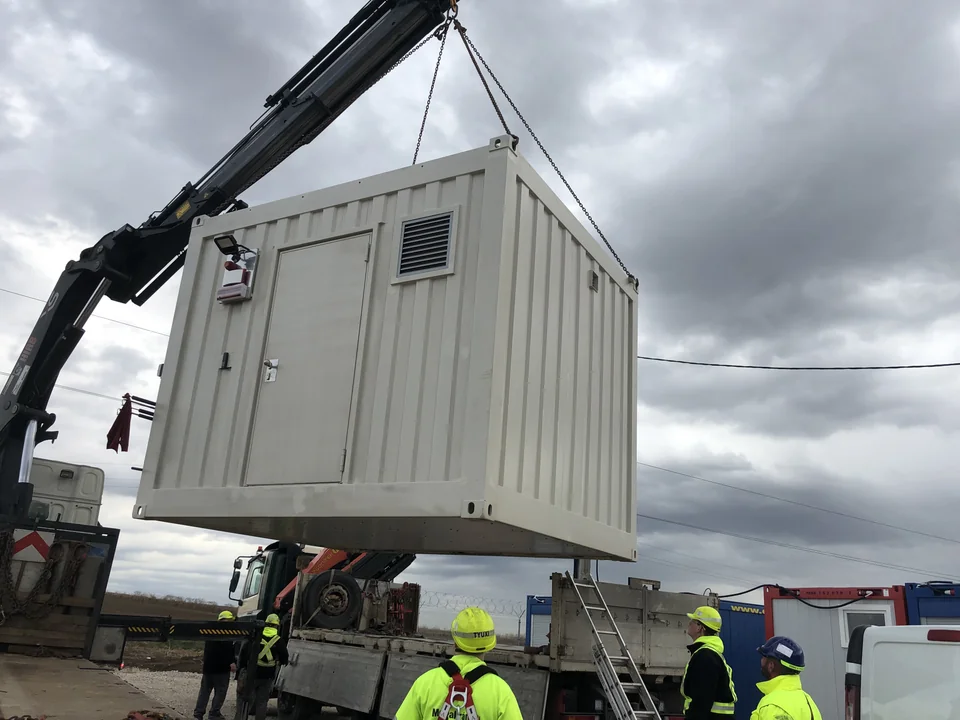

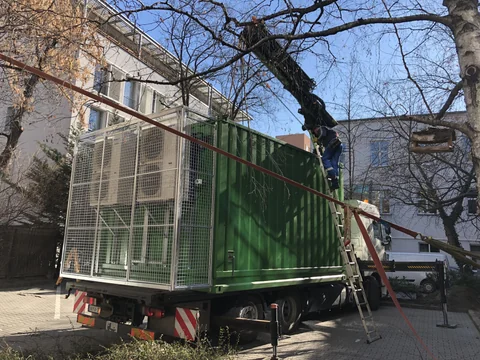

Konténeres adatközponti modul darus telepítése.

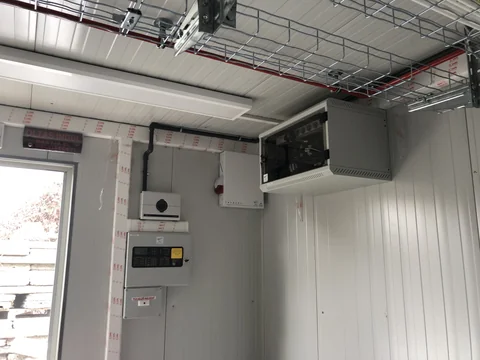

A konténeres adatközpontot teljes körűen mi intézzük: megtervezzük, megépítjük, üzembe helyezzük és karbantartjuk. A konténerben a rackek mellett a hűtés, az energiaellátás, a tűzvédelem és a felügyelet is helyet kap, így a helyszínen csak a betáplálást és az adatkapcsolatot kell csatlakoztatni. Készítettünk ilyet exportra is.
A rackek száma és teljesítménye adja a hűtés és az energiaellátás méretét. A konténerben a szervizhez és a későbbi bővítéshez is hely marad.

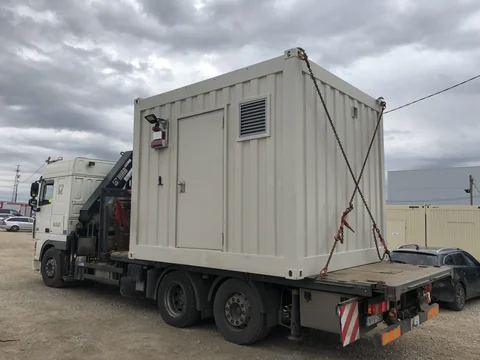

Közúton szállítható, daruzható kivitel, hőszigetelt és időjárásálló burkolattal. A fogadó helyen alapozás, vízelvezetés és megközelíthetőség kell.
Villamos betáplálás, földelés és adatkapcsolat. A helyszínen a táplálást, a hűtést és a riasztásokat üzembe helyezés előtt kipróbáljuk.

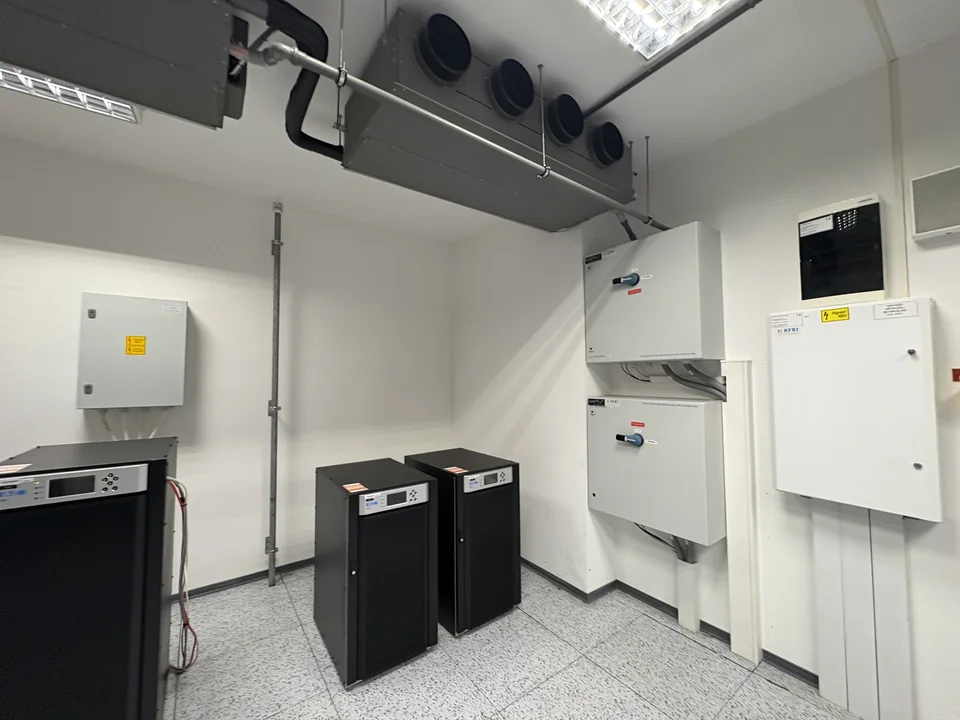

Vezérlő- és elosztószekrények egy gépészeti helyiségben.
Az épületautomatika (BMS) egy felületen fogja össze az épület gépészeti és villamos rendszereit: a hűtést, a fűtést, a szellőzést, a világítást és az energiamérést. Szervertermes épületben így az üzemeltető egy helyről látja és vezérli a termet kiszolgáló rendszereket.
A klímák, légkezelők, szivattyúk és szelepek vezérlése, időprogramok és üzemmódok, a tartalékgépek automatikus bekapcsolása.
Fogyasztásmérés a betáplálástól a fogyasztói csoportokig. Ebből látszik, mennyi energiát visz el az informatika és mennyit a kiszolgáló rendszerek, vagyis a terem energiahatékonysága (PUE) is.
Szabványos épületautomatikai protokollokon, például BACnet vagy Modbus kapcsolaton keresztül a különböző gyártók berendezései egy rendszerbe köthetők.

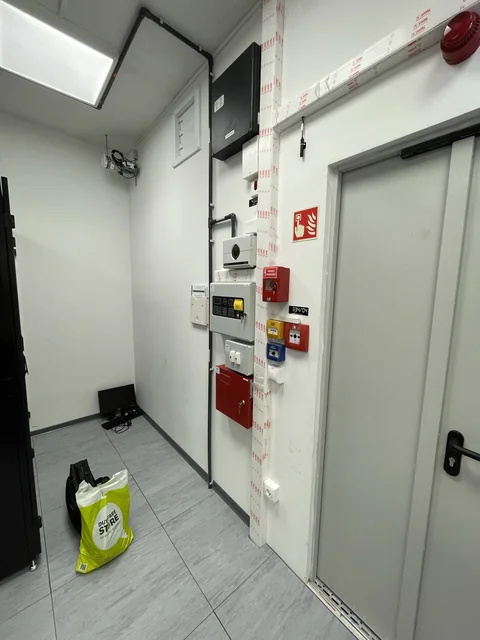

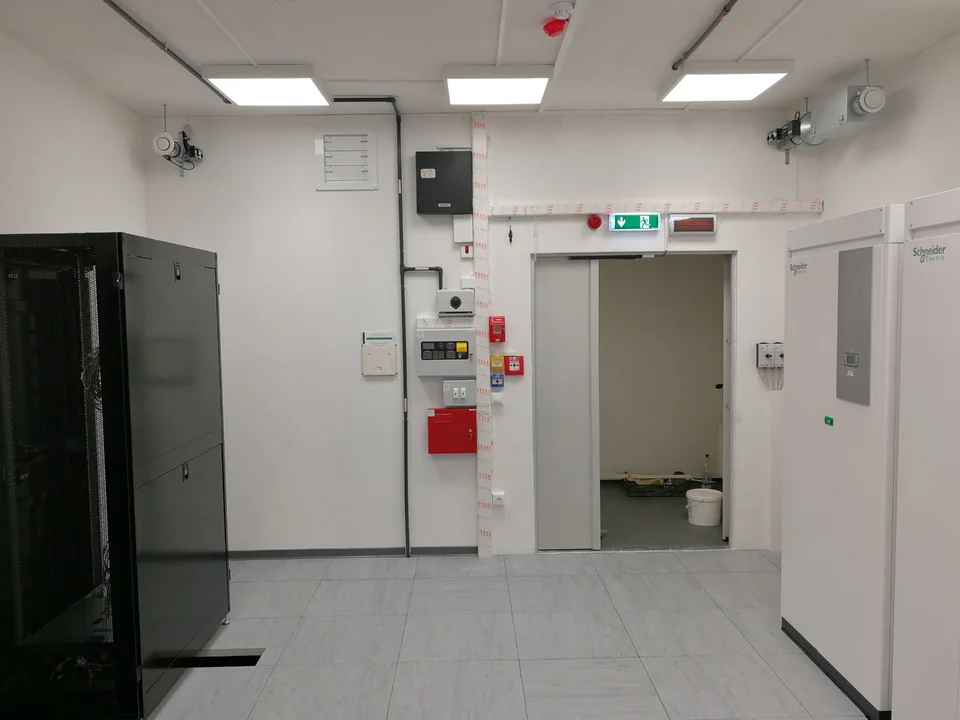

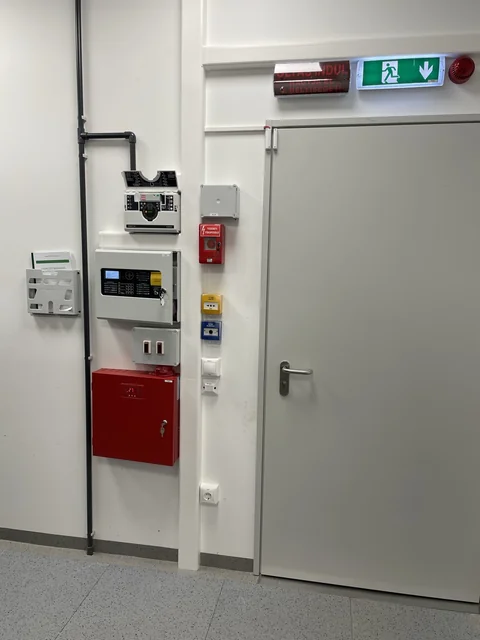

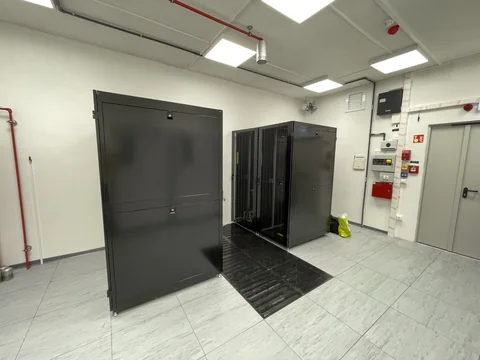

Jelző- és vezérlőberendezések a szerverterem bejárata mellett.
A környezetfelügyelet folyamatosan méri a szerverterem állapotát: a hőmérsékletet, a páratartalmat, a vízszivárgást, az ajtónyitást és az áramfelvételt. Ha egy érték eltér, az üzemeltető azonnal értesítést kap, még mielőtt a hiba a szervereket érintené.
Hőmérséklet-érzékelők a rackek belépő levegőjénél, szivárgásérzékelő a klímák és a vízcsövek alatt, ajtókontaktus, a rackekben áramfelvétel-mérés.
Kétszintű küszöbök, figyelmeztető és kritikus, hiszterézissel, hogy egy ingadozó érték ne okozzon riasztássorozatot. Értesítés e-mailben vagy a központi felügyeleti rendszerbe.
Kiemelt Schneider Electric partnerként NetBotz eszközöket is beépítünk: ezek az érzékelőket, a kamerát és a rackajtók beléptetését egy készülékben kezelik. Nagyobb termeknél a Schneider adatközponti felügyeleti szoftvere (EcoStruxure IT) az UPS-eket, a klímákat és a PDU-kat is egy felületen mutatja.

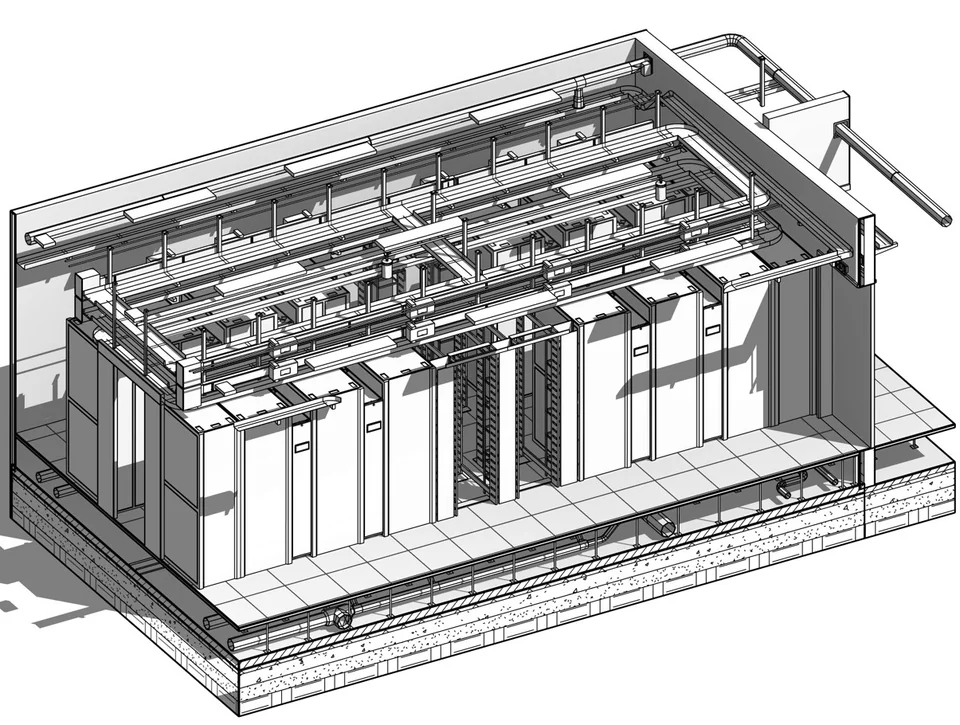

Szakági nyomvonalak ütközésvizsgálata térbeli modellben.
Más által készített szervertermi terveket is átnézünk, megrendelői vagy beruházói oldalon. Azt vizsgáljuk, hogy a terv teljesíti-e a kapacitási és a rendelkezésre állási célt, és megépíthető-e úgy, ahogy le van rajzolva.
Összevetjük az IT-terhelést a hűtés, az UPS és az elosztás kapacitásával, a tartalékokkal együtt.
Megkeressük azokat az elemeket, amelyek kiesése az egész termet leállítja, és megnézzük, karbantartható-e minden berendezés üzem közben, a kitűzött Tier-szinthez mérve.
Az eredmény tervlaphoz kötött, sürgősség szerint rendezett észrevétellista, javasolt módosításokkal.
Új rendszer, bővítés vagy egy meglévő berendezés vizsgálata: küldje el a rendelkezésre álló rajzokat és a berendezések adatait.
