01 / Építészet
Falak, álpadló, racksorok
Térelhatároló és tűzgátló falak, tűzgátló ajtó, álpadló. A rackeket sorokba állítjuk, és lezárjuk a hideg- vagy a melegfolyosót.
Fővállalkozói és szakági kivitelezés
Szerverterem és adatközpont kivitelezés
Megépítjük a szervertermet a falaktól és az álpadlótól a hűtésen, az energiaellátáson és a tűzvédelmen át a kábelezésig. Fővállalkozóként a teljes projektet vállaljuk, de egy-egy szakág beépítését és működő termek bővítését is.
- 200+sikeres szerverterem-projekt
- 6szakág egy felelős kivitelezővel
- 0-24telefonos hibabejelentés az általunk karbantartott rendszerekhez

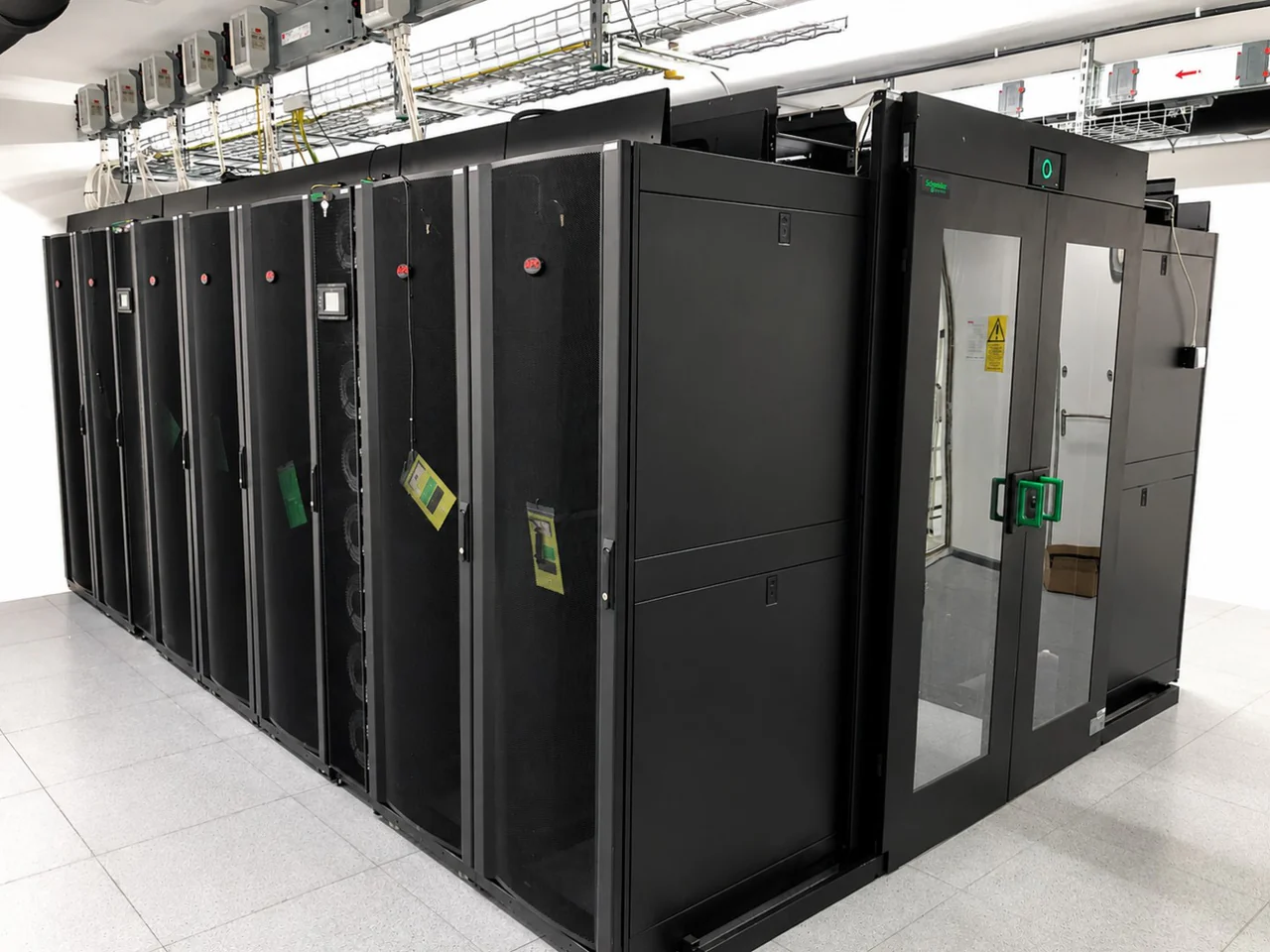

Lezárt folyosójú racksor sorközi hűtőkkel és felső kábeltálcákkal.
Megbízási formák
Fővállalkozói vagy szakági megbízás
Fővállalkozóként a teljes szervertermet mi építjük meg. Az átadásig mi felelünk minden szakág munkájáért, a berendezések beszállításáért és a próbákért, a megrendelőnek pedig egyetlen szerződéses partnere van.
Szakági megbízásnál egy rendszert építünk be vagy cserélünk ki, például UPS-t, hűtést vagy oltórendszert egy meglévő terembe. A meglévő rendszerekhez való csatlakozás ilyenkor is a mi feladatunk.
Ha a tervet mi készítettük, a kivitelezés a saját tervünkből indul. Más tervező terve alapján is építünk: a munka előtt átnézzük a tervet, és jelezzük, ha hiányzik belőle valami, vagy egy részlet nem építhető meg úgy, ahogy le van rajzolva.
A tervezésrőlSzakágak
Mit építünk be egy szerverterembe?
A néhány rackes szerverszobától a nagy adatközponti termekig ugyanez a hat szakág dolgozik együtt, csak más léptékben.
02 / Gépészet
Klímák és hűtőkörök

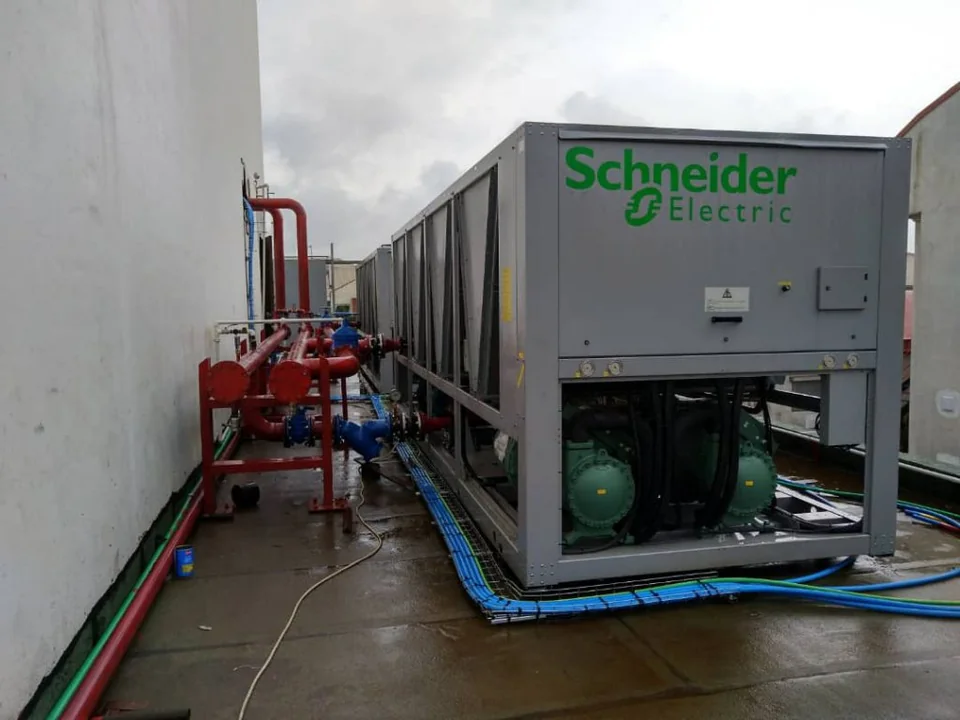

Hűtővíz- és hűtőközegkörök, beltéri és kültéri egységek, kondenzvíz-elvezetés. Szabadhűtéses IT-folyadékhűtők kiemelkedő hatékonysággal. Léghűtés 70 kW/rack teljesítményig, e felett közvetlen folyadékhűtés.
03 / Villamosság
Elosztók, UPS, akkumulátorok

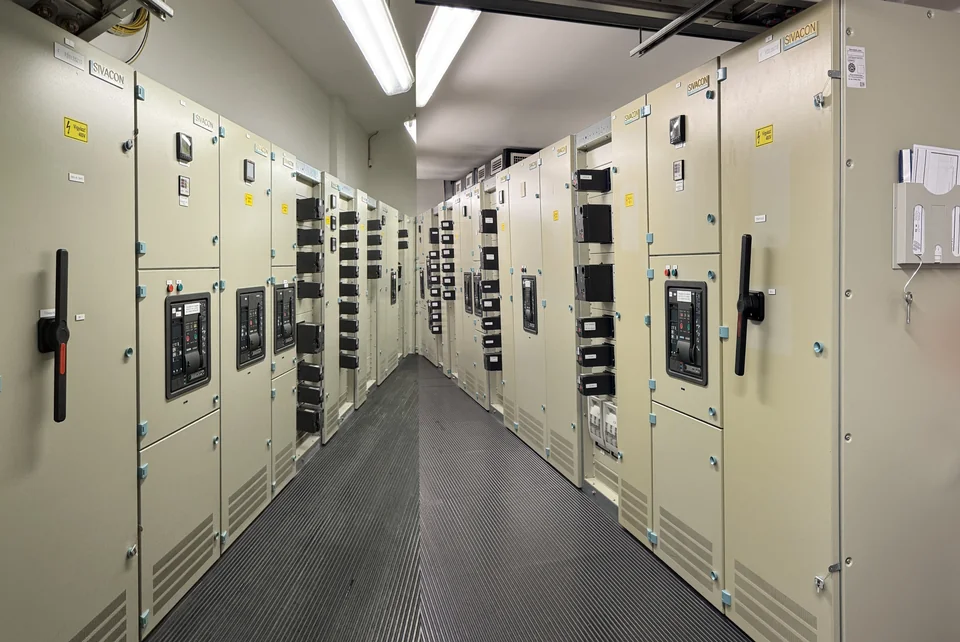

Elosztószekrények, tokozott sínek, UPS és akkumulátortelep, a rackek áramelosztói (PDU), az aggregátor csatlakozása. Minden kábelt és kapcsolót felcímkézünk, hogy üzem közben is egyértelmű legyen, mi mit táplál.
04 / Hálózat és felügyelet
Kábelezés és érzékelők

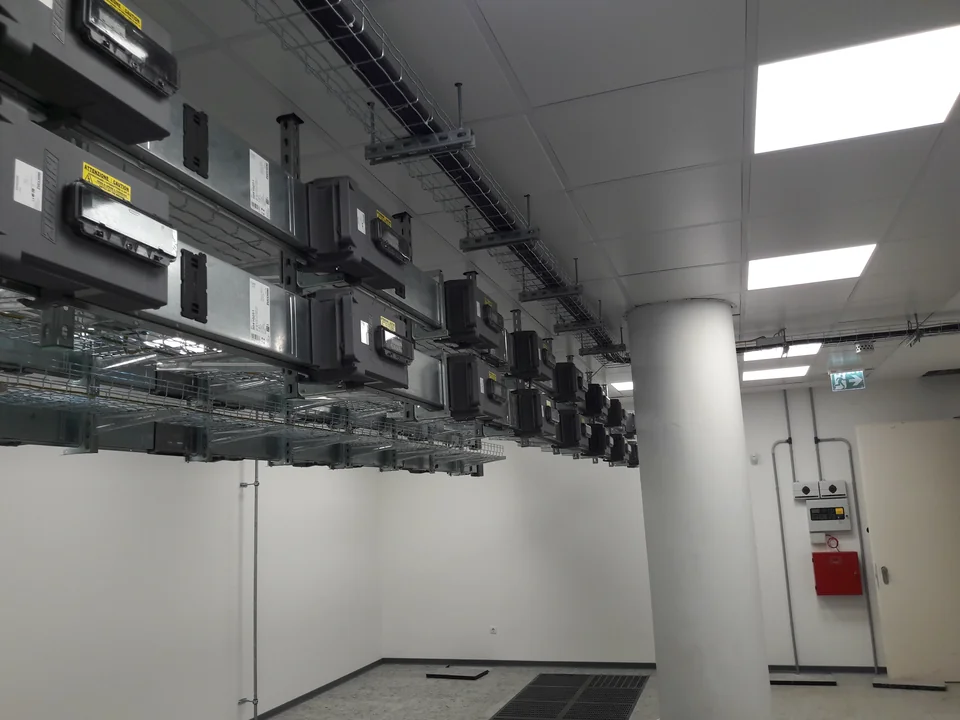

Réz- és optikai kábelezés patchpanelekkel és kábeltálcákkal. Az infrastruktúra minden elemét felügyeleti rendszerbe kötjük. A felügyeleti rendszer az üzemeltetés szempontjából fontos paramétereket figyeli, és rendellenesség esetén azonnal riaszt.
05 / Tűzvédelem
Tűzjelzés és gázzal oltás

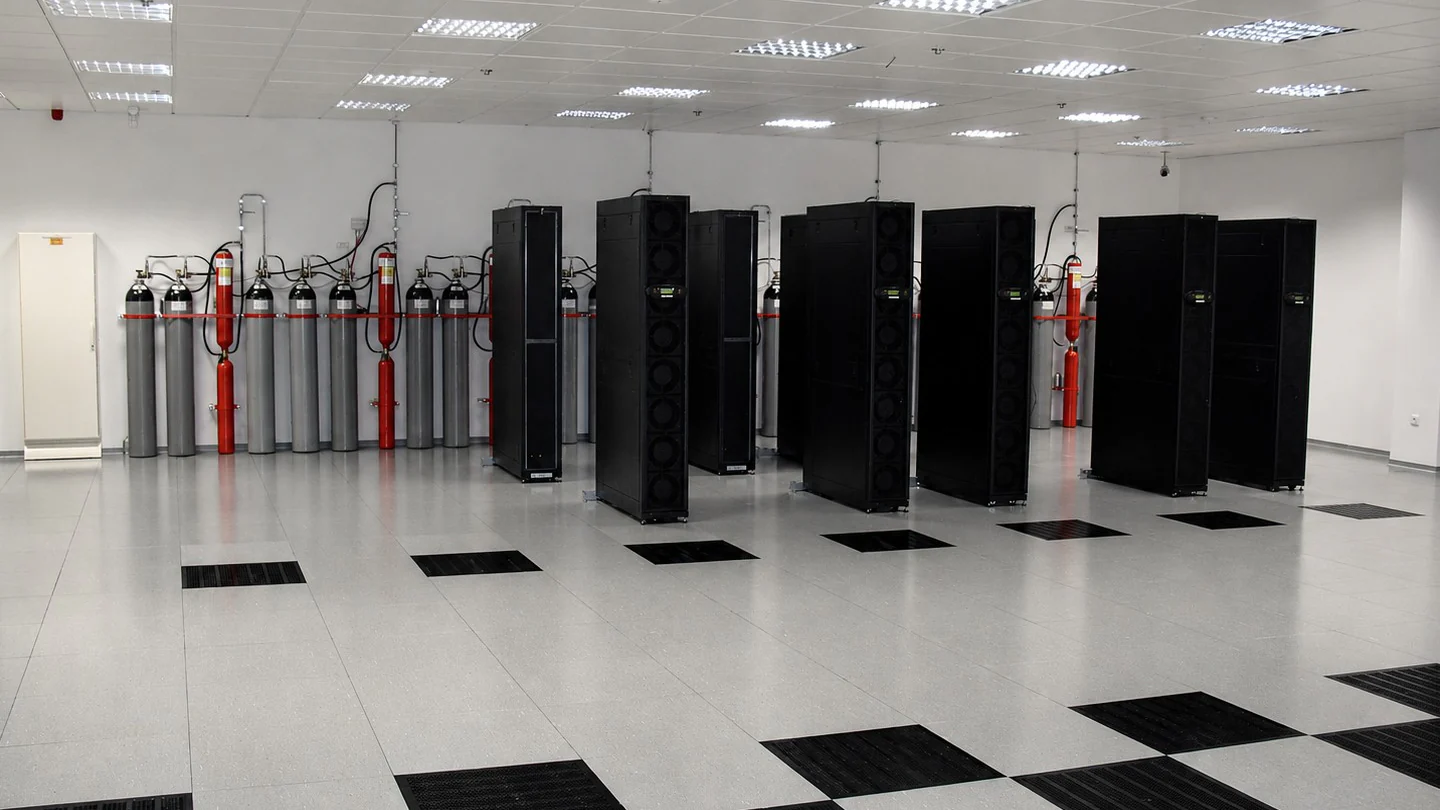

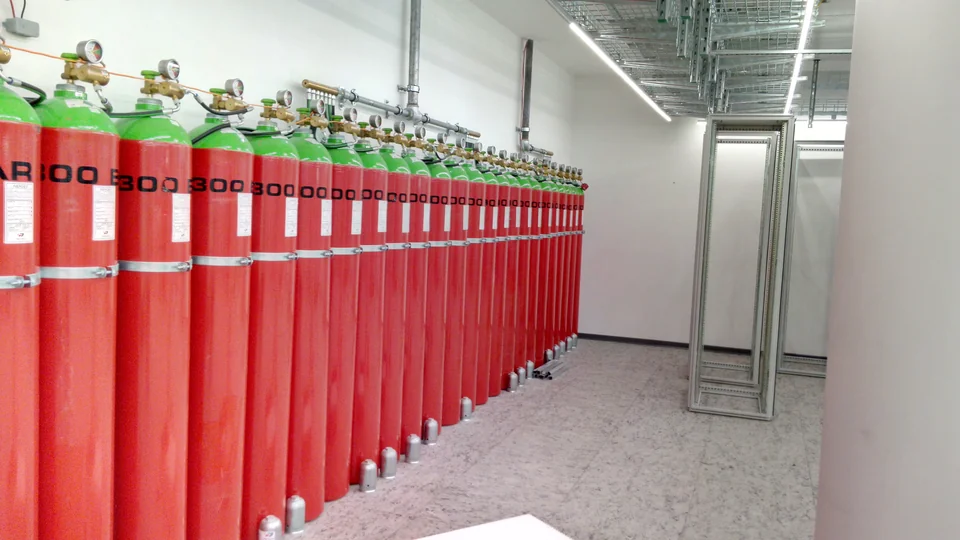

Az aspirációs füstérzékelők csőhálózata, oltóanyag-tároló palackok, oltócsövek és fúvókák, nyomáskiegyenlítő zsalu. Az oltásvezérlést a klímákhoz és az épület tűzjelző központjához is bekötjük.
06 / Különleges igények
EMC-árnyékolás
Elektromágnesesen árnyékolt helyiségek saját tervezésű és gyártású szűrőkkel, átvezetésekkel.
EMC-védelemMunkasorrend
A munkaterület átvételétől az átadásig
Egy szerverterem építésén minden szakág ugyanabban a térben dolgozik, sokszor ugyanazon a falon vagy födémen. Ezért négy szakaszban haladunk, és ellenőrizni nem csak a végén kell. Az ütemezést gyakran a berendezések gyártási és szállítási ideje szabja meg, ezért az UPS-t, a klímákat és az oltórendszert a lehető legkorábban megrendeljük.
Előkészítés
A terv átnézése, a munkaterület átvétele, a berendezések megrendelése, a beszállítás útjának előkészítése.
ÜtemtervSzerelés
Szerkezetek, nyomvonalak, burkolatok, végül a berendezések. A takarásba kerülő szerelést lezárás előtt átnézzük.
Ellenőrzött szerelésÜzembe helyezés
A berendezések indítása a gyártói előírások szerint, beállítások és mérések.
Üzembe helyezési jegyzőkönyvekPróbák és átadás
A rendszerek együttes próbája, a hibák kijavítása, átadás az üzemeltetőnek.
Átadási dokumentáció

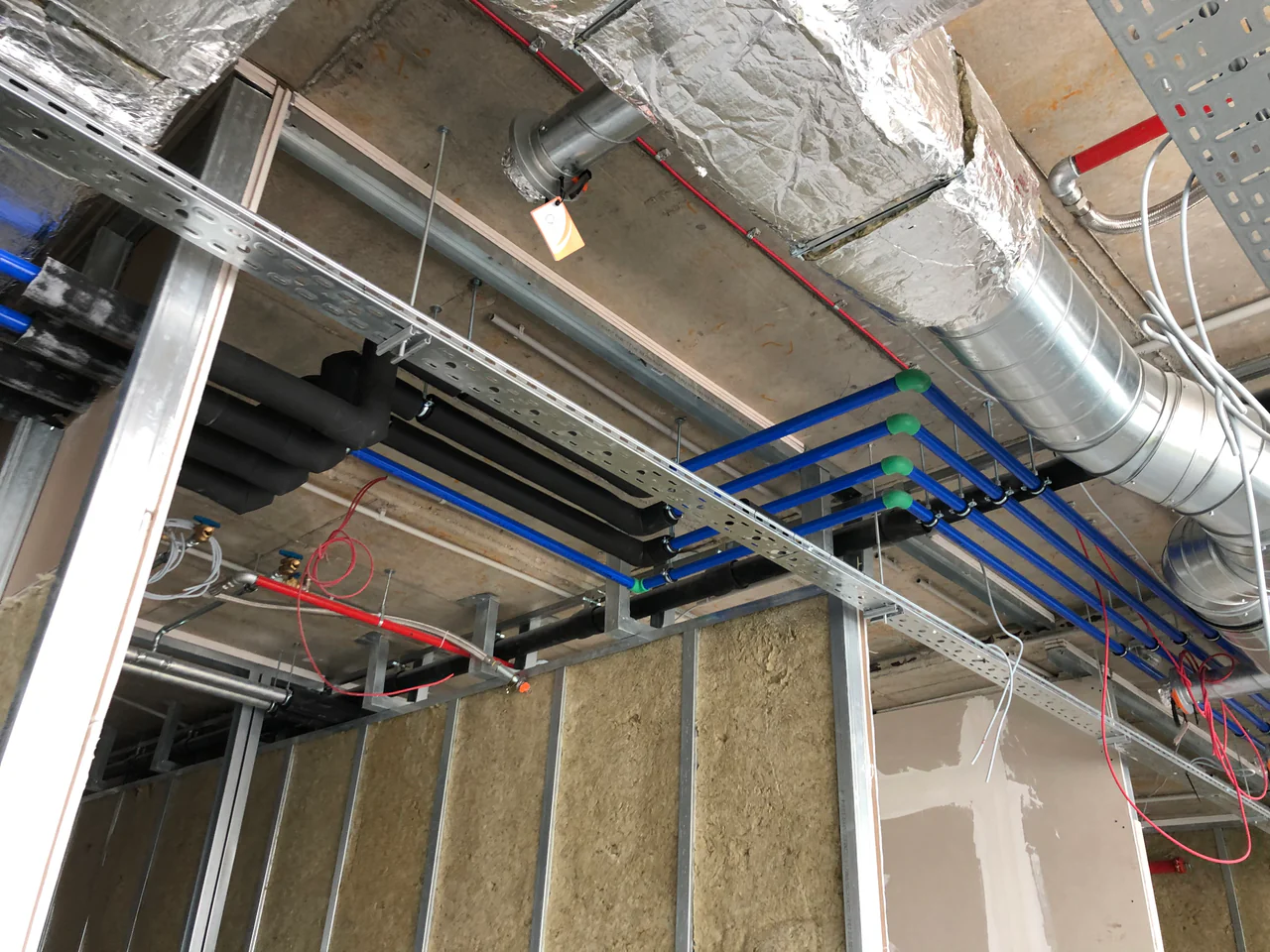

A falvázban és a födém alatt egyszerre dolgozik az építészet, a villamosság, a gépészet és a légtechnika.
Szerelés
Milyen sorrendben dolgoznak a szakágak?
Ami takarásba kerül, annak a burkolás előtt el kell készülnie. Később is hozzá lehet férni, de csak nehezen, működő teremben pedig az üzem zavarásával.
- Szerkezetek
Falváz és tűzgátló falak, az átvezetések helye, az álpadló tartószerkezete.
- Nyomvonalak
Kábeltálcák és védőcsövek, hűtő- és oltócsövek, légcsatornák. Lezárás előtt átnézzük és lefényképezzük őket.
- Burkolatok
Falburkolat, álmennyezet, álpadlólapok, és a falakon, födémeken átvezetett kábelek és csövek tűzgátló lezárása.
- Berendezések
Rackek, klímák, UPS és akkumulátorok, elosztók, oltópalackok, végül a bekötésük.
Bővítés és átépítés
Munka működő szerverteremben
Hogy egy munka elvégezhető-e leállás nélkül, az a meglévő rendszer tartalékaitól függ. Kétutas energiaellátásnál az egyik ág üzem közben is kiváltható, egyutas ellátásnál a bekötés áramszünettel jár. Ezt már a felméréskor megmondjuk.
Írásos munkautasítás
Minden átkapcsolást és leállással járó lépést előre leírunk: mi történik, milyen sorrendben, ki végzi, és hogyan állunk vissza, ha valami nem a terv szerint alakul. Az üzemeltető a munka előtt jóváhagyja.
Elhatárolt munkaterület
Porfogó elhatárolás, a működő berendezések letakarása. Hegesztés, vágás és más tűzveszélyes munka csak külön engedéllyel végezhető.
Munka a megengedett időben
A zajos, poros vagy kockázatos lépéseket arra az időre tesszük, amikor az üzemeltető engedi, akár éjszakára vagy hétvégére.
Próbák
Mit próbálunk ki átadás előtt?
Minden rendszert előbb külön helyezünk üzembe és mérünk, utána együtt próbáljuk ki őket. A próbák menetét és elfogadási feltételeit előre leírjuk, az eredmények jegyzőkönyvbe kerülnek.
01 /Hűtés
- Nitrogénes nyomáspróba és vákuumozás a hűtőközeg betöltése előtt
- Hűtővízkörnél nyomáspróba, átöblítés és légtelenítés
- Redundanciapróba: egy egység leállítása, a tartalék átveszi-e a terhelést
- Szabályozás, riasztások és a felügyeleti jelzések ellenőrzése
02 /Energiaellátás
- Érintésvédelmi (ÉV) mérés az MSZ HD 60364-6 szerint: szigetelési ellenállás, hurokimpedancia, áram-védőkapcsolók
- UPS: átkapcsolás akkumulátoros és megkerülő (bypass) üzemre, áthidalási idő mérése műterheléssel
- Aggregátor: indítás, automatikus átkapcsolás (ATS) és visszakapcsolás a hálózatra
- Hálózatkiesés szimulálása a teljes ellátási láncon
03 /Kábelezés és felügyelet
- Réz: a permanens linkek tanúsító mérése a kategóriának megfelelően (például Cat6A / EA osztály)
- Optika: csillapításmérés fényforrással és teljesítménymérővel, szükség esetén reflektométerrel (OTDR)
- Felügyelet: minden érzékelő és riasztás pontról pontra, a jelzéstől az értesítésig
04 /Tűzvédelem
- Aspirációs érzékelés: a füst szállítási ideje a legtávolabbi mintavételi ponttól
- Vezérlési próba: előriasztás, tűzcsappantyúk zárása, az oltás indítása késleltetéssel. Kézi jelzésadók működési próbája.
- Helyiség-tömörségvizsgálat ajtóventilátorral: ellenőrizzük, hogy az oltóanyag-koncentráció a tervezett ideig, jellemzően legalább 10 percig fennmarad-e.
Átadás
Mit kap meg az üzemeltető?
Mindazt, ami a terem üzemeltetéséhez, karbantartásához és későbbi bővítéséhez kell.
Megvalósulási terv
Rajzok a ténylegesen megépült állapotról, a helyszíni változtatásokkal együtt.
Mérési jegyzőkönyvek
ÉV-jegyzőkönyv, kábeltanúsítás portonként, nyomáspróba- és tömörségvizsgálati jegyzőkönyvek, a tűzvédelmi és átkapcsolási próbák eredményei.
Gépkönyvek és beállítások
A beépített berendezések gépkönyvei, beállított értékei és garanciális dokumentumai.
Kezelői oktatás
Az üzemeltetők megismerik a kezelőfelületeket, a riasztásokat és a teendőket hiba esetén.
A Schneider Electric kiemelt partnere vagyunk. A beépített berendezéseket ettől függetlenül a megrendelő igényei szerint választjuk, több gyártó kínálatából.
Ajánlatkérés
Kivitelezési ajánlatkérés
Pontos árat a kiviteli terv vagy a helyszíni felmérés alapján adunk. Ha van terv, küldje el; ha nincs, a felméréssel kezdünk.
- Helyszín és állapotTelepülés és épület; telek, üres épület vagy helyiség, illetve már működő szerverterem.
- TervekKiviteli terv vagy berendezéslista, ha van. Ha a tervet mi készítettük, elég a projekt neve.
- Működés közbeni munkaMikor lehet leállás vagy átkapcsolás, és mely időszakokban lehet dolgozni.
- ÜtemezésA kívánt kezdés és az átadás határideje.
