01 / Új létesítmény
Új szerverterem
Üres helyiségben vagy új épületrészben, a későbbi bővítés helyével együtt.
Szervertermi szakági tervezés
Szerverterem és adatközpont tervezés
A helyszíni felméréstől a megvalósulási tervig megtervezzük a szerverterem építészeti kialakítását, hűtését, energiaellátását, tűzvédelmét és kábelezését. Minden tervet saját tervezőink készítenek, a megépítést és a karbantartást is vállaljuk.
- 1991óta tervezünk és építünk szervertermeket
- 200+sikeres szerverterem-projekt
- 0-24telefonos hibabejelentés a karbantartott rendszerekhez

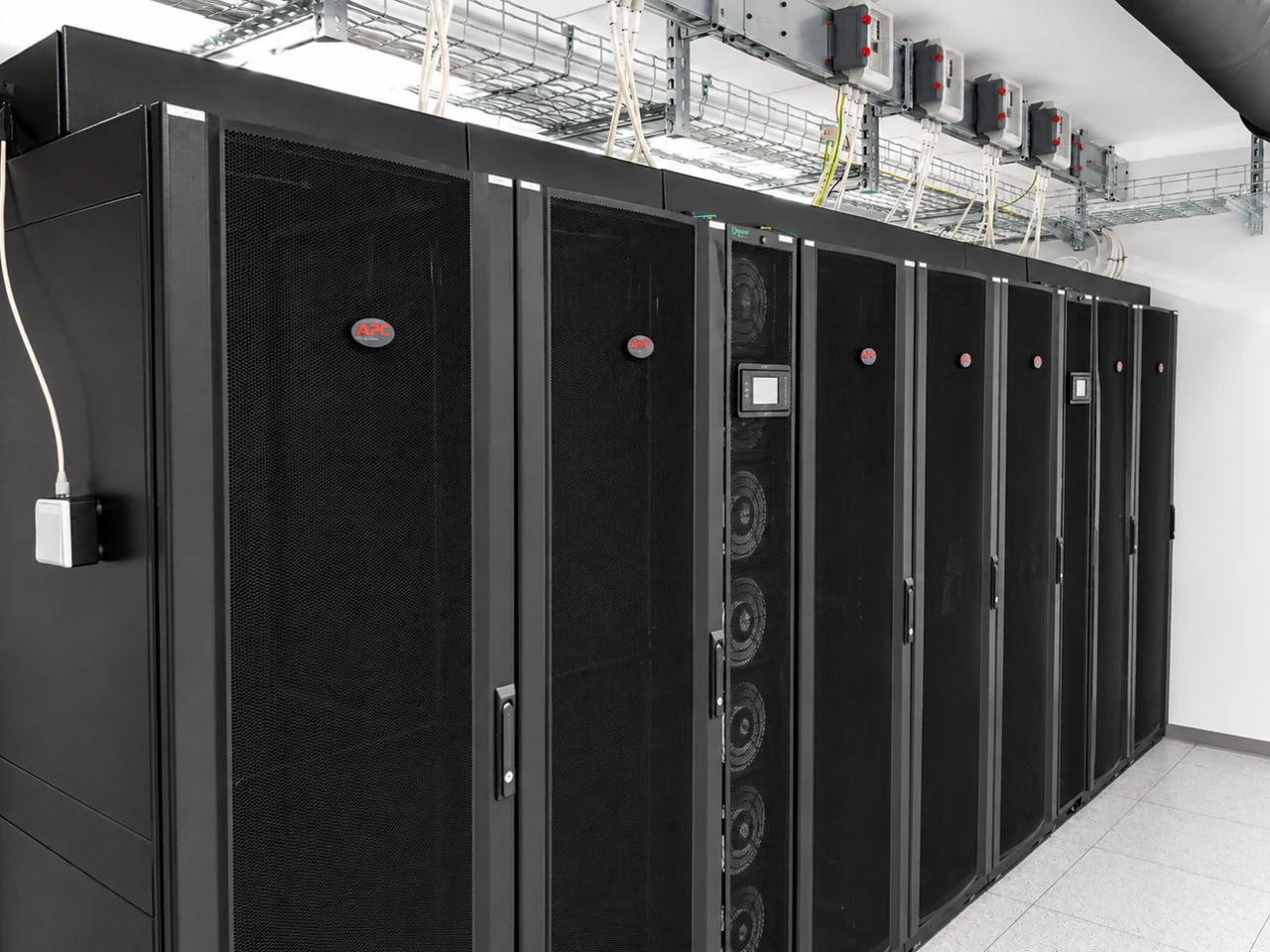

01 /Racksor sorközi hűtéssel
A sorközi hűtők csőbekötésének, a felső kábeltálcáknak és a rackek szervizoldalának ugyanabban a sávban kell elférnie, ezért a helyüket már a koncepciótervben kijelöljük.
Tervezési munkák
Új terem, bővítés, tervfelülvizsgálat
Tervezőként és kivitelezőként is dolgozunk, ezért egy megoldás gyenge pontjával a helyszínen is mi találkozunk. Ezeket a tapasztalatokat a következő tervben már figyelembe vesszük.
A terveinket úgy készítjük, hogy meg is lehessen építeni őket: a nyomvonalak, a beszállítás útja és a szerelés sorrendje már a kiviteli tervben eldől, nem a helyszínen.
Az általunk épített termek szinte mindegyikével ma is kapcsolatban állunk üzemeltetőként vagy karbantartóként. Így azt is látjuk, mi válik be hosszú távon, és hol kell hozzáférni egy berendezéshez, ha javítani kell.
02 / Bővítés
Bővítés és korszerűsítés
Működő teremben, a megengedett leállásokhoz ütemezve.
03 / AI és GPU
Nagy teljesítménysűrűség
AI- és GPU-szerverekkel szerelt rackek hűtése és villamos ellátása.
04 / Felülvizsgálat
Tervfelülvizsgálat
Más által készített tervek és meglévő termek kapacitásának, tartalékainak ellenőrzése.
Szakágak
Mit tervezünk a szerverteremben?
Mind a hat szakág tervét mi készítjük.
01 / Építészet
Falak, álpadló, racksorok
Térelhatárolás és átvezetések, az álpadló magassága és terhelhetősége, racksorok és szervizfolyosók, a beszállítás útja.
Építészet részletesen02 / Gépészet
Hűtés és légtechnika
Precíziós klímák vagy sorközi hűtők, hideg- és melegfolyosó, hűtővízhálózat és kültéri egységek.
Szervertermi hűtés03 / Villamosság
UPS és energiaellátás
Betáplálás, UPS és akkumulátor, aggregátor, elosztás a rackek áramelosztóiig (PDU).
UPS és energiaellátás04 / Hálózat és felügyelet
Kábelezés és monitoring
Réz- és optikai kábelezés, kábeltálcák, hőmérséklet-, páratartalom- és szivárgásérzékelők.
Kábelezés és felügyelet05 / Tűzvédelem
Tűzjelzés és oltás
Aspirációs füstérzékelés, gázzal oltó rendszer, a védett tér tömörsége, vezérlési mátrix.
Szervertermi tűzvédelem06 / Különleges igények
EMC-védelem és beléptetés
Elektromágneses árnyékolás és szűrt átvezetések, beléptetőrendszer, biztonsági zsilip.
EMC-védelemMéretezés és rendszerválasztás
Hűtés, hőmérséklet, bővítés
A hűtést redundáns tartalékkal, a szerverek hőterhelésére méretezzük, az UPS veszteségével és a falakon át érkező hővel együtt. Gyártóktól függetlenül tervezünk, és az épülethez, a költségkerethez és az üzemeltetéshez optimális rendszert választjuk.
Az igényekhez választott hűtés
A teremklíma, a sorközi hűtés és a folyadékhűtés közül a hőterhelés, a helyiség és az üzemeltetés igényei alapján választjuk ki, melyik illik a teremhez.
Hőmérséklet a szerverek előtt
A hőmérséklet-célt a szerverek által beszívott levegőre határozzuk meg, nem a terem átlagára. A különböző informatikai eszközök eltérő hőmérsékletet igényelnek, ezért a beállítás a gyártói előírásokat követi.
Hely a következő ütemnek
A nyomvonalakat, a csatlakozásokat és a műszaki tereket a tervezett bővítésre is méretezzük, így a következő ütemhez nem kell átépíteni a termet.
Tervfázisok
A felméréstől a megvalósulási tervig
Nem minden projekthez kell mind a hat fázis, ezt a megbízás elején rögzítjük. Térbeli modellben tervezünk, így a csövek, a kábeltálcák és a légcsatornák ütközéseit még a kiviteli terv kiadása előtt feloldjuk. Egy ilyen tervmodell a főoldalon látható.

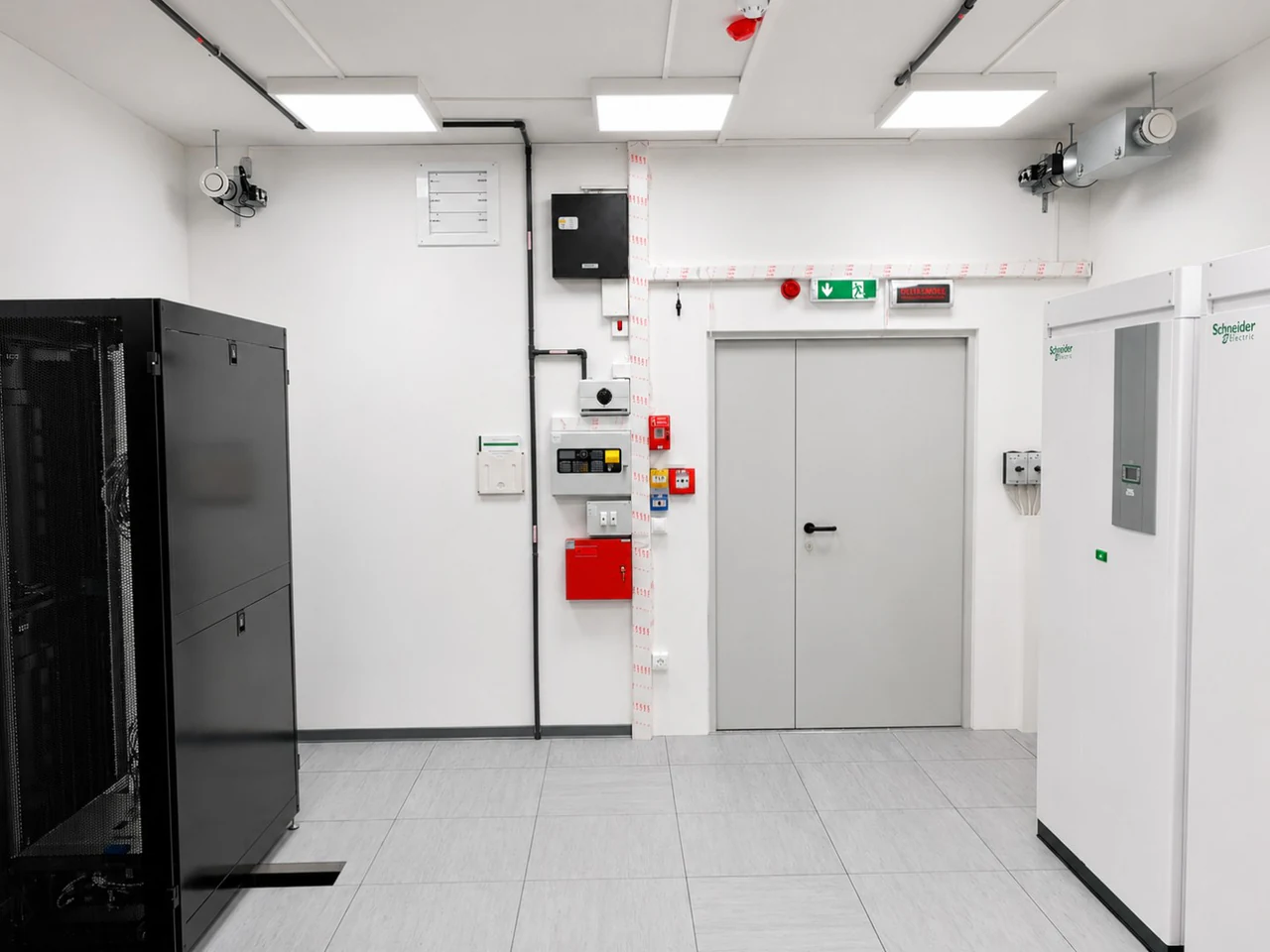

02 /Klímák, rackek és tűzvédelem egy helyiségben
A klímák, a rackek és a tűzvédelmi berendezések előtt szabadon kell hagyni a kezelési és szerelési helyet; ezt már az elrendezési terv rögzíti.
Igényfelmérés
Az IT-terhelés, az elvárt rendelkezésre állás, a költségkeret és az ütemezés tisztázása.
Tervezési programHelyszíni felmérés
Az épület vagy helyiség adatai, a betáplálás, a hűtés és a megközelítés lehetőségei.
Felmérési dokumentáció fotókkalKoncepcióterv
Elrendezés, hűtés és energiaellátás, beruházási és üzemeltetési költségbecsléssel. Ha az igények változnak, a koncepciót és a költségbecslést is átdolgozzuk.
Az elfogadott műszaki megoldásKiviteli terv
Alaprajzok és metszetek, rendszer- és kapcsolási rajzok, méretezési számítások, berendezés- és tételjegyzék. Ebből a terem árazható és megépíthető.
Szakági kiviteli tervcsomagEngedélyezési terv
Ha a projekt igényli, például beépített tűzjelző vagy oltóberendezés létesítésekor.
Tervek a hatósági eljáráshozMegvalósulási terv
A kivitelezés közbeni változások átvezetése, az elkészült állapot rögzítése.
Dokumentáció az üzemeltetőnek
Rendelkezésre állás
Tier-szintek: mit jelent a Tier I-IV egy szerverteremben?
Az Uptime Institute Tier-osztályozása kapcsolatot teremt a redundáns infrastruktúra jellemzői és a várható üzembiztonság között.
Alapkapacitás
Egy ellátási út, tartalék nélkül: bármelyik elem karbantartásához le kell állítani a termet.
- Ellátási út
- 1
- Tartalék
- nincs (N)
- Karbantartás üzem közben
- nem
Tartalék berendezések
A fő berendezésekből van tartalék, de az elosztási út karbantartása leállással jár.
- Ellátási út
- 1
- Tartalék
- N+1 berendezés
- Karbantartás üzem közben
- berendezésenként igen, az úton nem
Üzem közben karbantartható
Két ellátási út, egy is elég a működéshez: minden berendezés és út karbantartható leállás nélkül.
- Ellátási út
- 2 (egy aktív is elég)
- Tartalék
- N+1 berendezés
- Karbantartás üzem közben
- igen
Hibatűrő
Két egyszerre működő, elválasztott rendszer: egyetlen hiba sem állítja le a szervereket.
- Ellátási út
- 2, egyszerre aktív
- Tartalék
- két teljes rendszer (2N)
- Karbantartás üzem közben
- igen
Jelölések: N - annyi egység, amennyi a terheléshez kell; N+1 - egy tartalékegységgel több; 2N - két teljes, egymástól független rendszer.
Hivatalos Tier-minősítés. Ha a megrendelő igényli, a hivatalos minősítést is vállaljuk: a terveket és a termet a minősítés szigorú, dokumentált követelményei szerint készítjük el, és végigvisszük a minősítési eljáráson. A minősítést az Uptime Institute adja ki, a tervek és a megépült létesítmény vizsgálata alapján.
Nagy teljesítménysűrűség
AI- és GPU-szervertermek tervezése
Egy AI- vagy GPU-szerverekkel szerelt rack egy hagyományos rack teljesítményének többszörösét veszi fel. A hőelvezetést, a villamos ellátást és a padló terhelését ezért a szervergyártó telepítési előírásaihoz tervezzük. Folyadékhűtés nem minden esetben kell: ez a szerver típusától és a rackenkénti hőterheléstől függ, léghűtéses és vegyes megoldások is vannak.
Folyadékhűtésnél a CDU (hűtőfolyadék-elosztó egység) hőcserélője választja el az épület és a szerverek hűtőkörét. A két kör folyadéka nem keveredik, így a szerveroldali kör tisztasága és nyomása az épületi hálózattól függetlenül tartható.

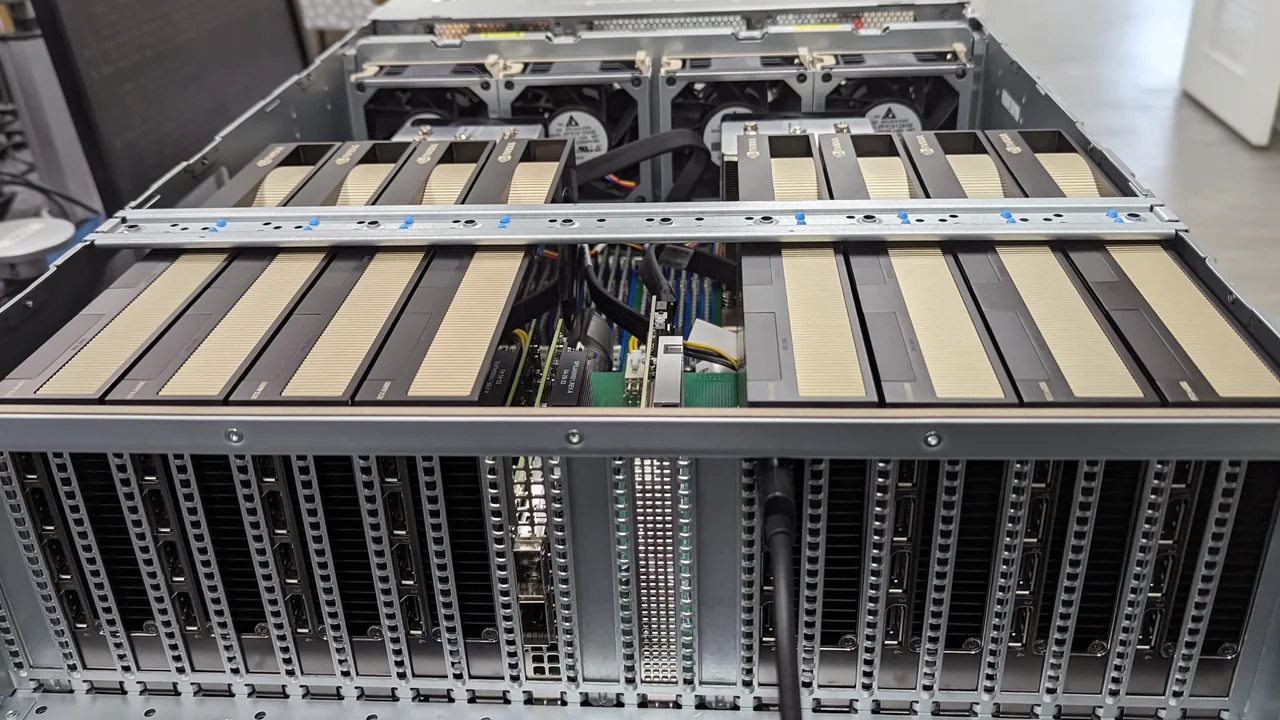

03 /Felnyitott GPU-szerver
- Villamos ellátásA gyártói terhelési adatok, a rack csatlakozása és a betáplálás korlátai.
- Hűtővíz-csatlakozásAz előírt hőmérséklet és térfogatáram, a hűtőközeg, a két kör illesztése.
- Rack- és padlóterhelésA teljes berendezéstömeg, a pontterhelések és a beszállítás útja.
- ÜzemeltetésSzervizhozzáférés és szivárgásérzékelés a folyadékkörök mentén.
Ajánlatkérés
Tervezési ajánlatkérés
Az első egyeztetéshez elég, ha ezekről nagyjából tud valamit; a hiányzó adatokat a helyszíni felmérésen pótoljuk. A tervcsomag tartalmát, ütemezését és díját az első egyeztetés vagy a felmérés után rögzítjük.
- HelyszínTelepülés és épület; új helyiség vagy működő terem, ha van, alaprajz.
- IT-terhelésA rackek száma és a várható teljesítmény most és a következő években.
- Rendelkezésre állásMekkora leállás fogadható el, van-e Tier-cél.
- KöltségkeretA beruházási keret, és ha van, elvárás az üzemeltetési költségre.
- ÜtemezésMikorra kell elkészülnie a tervnek és a teremnek.
